Máquina de rotulagem industrial automática de mesa T160LB – 30-80unid/min

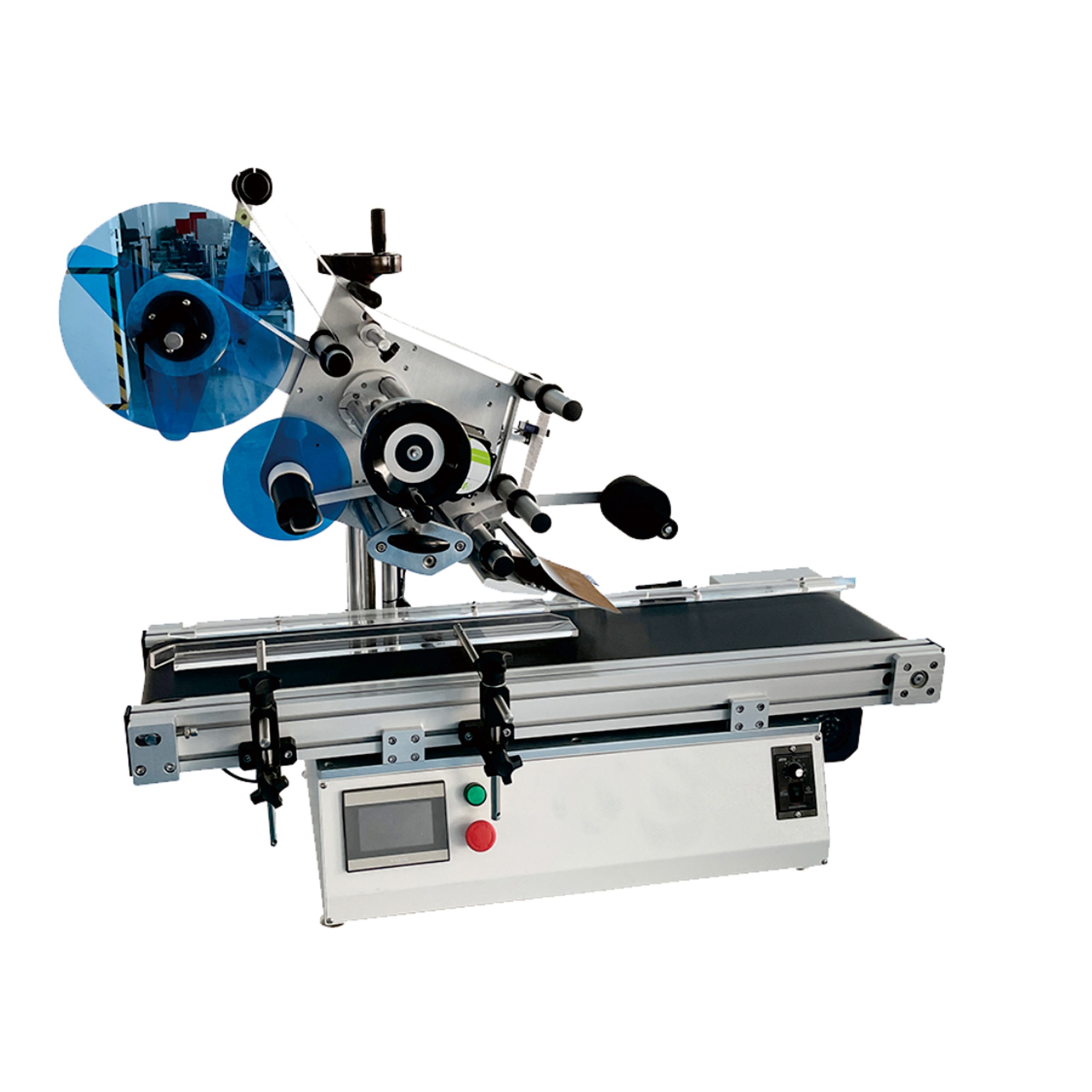

Máquina de rotulagem de mesa T160LB

A T160LB é uma máquina de rotulagem de mesa para superfícies planas. Fica sobre uma bancada, ocupa 1100 × 1000 mm e faz o trabalho de duas pessoas com um rolo de etiquetas. Só que coloca sempre no mesmo local de cada peça.

T160LB na produção e embalagem

A máquina de rotulagem de mesa T160LB é utilizada em ambientes de fabrico, embalagem e logística onde superfícies planas de produtos exigem rotulagem precisa e repetível. As aplicações típicas incluem caixas, bolsas, tabuleiros, frascos planos e componentes rígidos com uma face superior uniforme. É adequada para setores como eletrónica, cosmética, farmacêutica e indústria alimentar, onde a rotulagem rigorosa é necessária para conformidade e rastreabilidade. Empresas de empacotamento por contrato e empresas com produção por lotes ou rotulagem de múltiplos produtos beneficiam da sua capacidade de lidar com uma vasta gama de dimensões de produtos sem ocupar demasiado espaço.

Rotula 30 a 80 peças por minuto e mantém a etiqueta dentro de ±1 mm. O produto é detetado por um sensor fotoelétrico, a etiqueta é descolada do suporte e um rolo pressiona-a.

As etiquetas podem ter 6 a 250 mm de comprimento e 20 a 160 mm de largura, e os produtos 40 a 300 mm de comprimento, 40 a 200 mm de largura e 0,2 a 100 mm de altura. O rolo pode ter até 260 mm de diâmetro externo e um tubo interior de pelo menos 75 mm.

O transportador e a cabeça de rotulagem são acionados por um motor de passos, e a cabeça é ajustável em altura e profundidade. A máquina consome cerca de 765 W a partir de uma tomada de 110 V ou 220 V.

Tarefas do operador e fluxo de trabalho com a T160LB

As verificações de rotina incluem a limpeza dos rolos e sensores, remoção de resíduos de adesivo e verificação do fusível. Manter a máquina e o ambiente limpos e secos previne falhas de alimentação e erros dos sensores. Os operadores devem validar a legibilidade e o posicionamento das etiquetas no início de cada turno ou lote, e amostrar periodicamente a produção para garantir o cumprimento contínuo dos requisitos de rotulagem.

Especificações técnicas

Máquina de rotulagem T160LB em vídeo

▶

O que muda com uma rotuladora compacta

• O mesmo local em cada aplicação. ±1 mm em vez de a olho, que é o que o cliente vê primeiro quando a caixa é colocada na prateleira.
• Cabe numa bancada. 1100 × 1000 × 800 mm, por isso entra numa sala de embalamento sem alterar a linha.
• 30 a 80 peças por minuto. 1800 a 4800 por hora, mais do que uma pessoa consegue manualmente durante todo o dia.
• Produtos compridos. Até 300 mm de comprimento, mais 50 mm do que a A175LB de maior dimensão permite.
• Bobines grandes. Até 260 mm de diâmetro em núcleo de 75 mm, permitindo maior autonomia entre trocas de bobine.
• Tomada comum. Cerca de 765 W a 110 V ou 220 V. Não necessita de ar comprimido.

Equipamento

• Máquina de rotulagem plana de mesa, modelo TFLB160
• Velocidade de rotulagem 30–80 unid/min
• Precisão de rotulagem ±1 mm
• Etiqueta de 6–250 mm de comprimento, 20–160 mm de largura
• Produto de 40–300 × 40–200 × 0,2–100 mm
• Bobine de etiquetas até 260 mm de diâmetro, núcleo mínimo de 75 mm
• Acionamento por motor de passos
• Sentido de avanço da esquerda para a direita
• Cabeça de rotulagem ajustável em altura e em profundidade
• Alimentação elétrica 110 V ou 220 V, 50–60 Hz, cerca de 765 W
• Máquina 1100 × 1000 × 800 mm, 130 kg
• Garantia de 12 meses

Como é aplicada a etiqueta

1. Coloque a bobine no alimentador, passe o suporte pela placa destacadora até ao enrolador e ajuste o travão para manter a fita esticada.
2. Ajuste a altura e a posição frontal da cabeça, e defina a posição da etiqueta no painel.
3. Coloque os produtos no transportador ao longo dos guias, um a seguir ao outro.
4. A célula fotoelétrica deteta o produto, o mecanismo de tração dispensa a etiqueta e a placa destacadora entrega-a.
5. O rolo pressiona a etiqueta e o produto sai da máquina rotulado.

Ajustes e manutenção

• Posição da etiqueta. O atraso entre a célula fotoelétrica e a cabeça determina onde a etiqueta é aplicada. Altere em pequenos passos e verifique num produto real.
• Tensão da fita. O travão e os rolos-guia mantêm o suporte esticado. Uma fita solta faz com que a etiqueta fique torta.
• Altura da cabeça. Ajuste à altura do produto para que a etiqueta seja aplicada plana, sem ser arrastada para a superfície.
• Guias do produto. O produto deve avançar paralelo à fita de etiquetas, caso contrário a etiqueta é sempre aplicada inclinada.
• Limpeza. Remova restos de papel, limpe os rolos e a caixa elétrica com álcool ou detergente neutro e limpe a lente do sensor com um pincel macio. Nunca utilize detergentes ácidos ou materiais abrasivos.
• Verificações regulares. Substitua o fusível quando envelhecer e aplique óleo antioxidante nas peças de aço. A máquina deve funcionar à temperatura ambiente, sem humidade ou vapores.
• Para evitar erros comuns, confirme que todos os produtos têm uma superfície superior plana e estável dentro da gama de dimensões especificada e que as etiquetas são compatíveis tanto com a máquina como com a superfície do produto. Verifique se os guias estão ajustados para eliminar folgas laterais e se a bobine de etiquetas está carregada com o suporte esticado. Ao mudar o tamanho da etiqueta ou do produto, execute um lote de validação curto para confirmar os ajustes antes da produção total.

Antes de encomendar

O preço encontra-se nesta página. Uma rotuladora é adquirida de acordo com o produto e a etiqueta, por isso verifique estes aspetos antes de encomendar:

• Dimensão do produto. 40–300 mm de comprimento, 40–200 mm de largura e 0,2–100 mm de altura, com superfície superior plana.
• Dimensão da etiqueta. 6–250 mm de comprimento e 20–160 mm de largura. Para etiquetas até 175 mm de largura, escolha o modelo A175LB.
• Rendimento. 30–80 unidades por minuto, o que corresponde a 1800 a 4800 por hora. Para linhas mais rápidas, o modelo A175LB rotula 40 a 120 por minuto.
• Bancada. 1100 × 1000 × 800 mm e 130 kg, a bancada deve suportar o peso e garantir estabilidade.
• Tamanho do rolo. Até 260 mm de diâmetro em tubo de pelo menos 75 mm. Encomende as etiquetas compatíveis.
• Entrega. A máquina é expedida numa caixa de 126 × 92 × 74 cm, peso bruto 150 kg.

Máquina de rotulagem de mesa T160LB: seleção e integração

Antes de escolher a T160LB, analise os objetivos de produção, dimensões do produto e da etiqueta, e o espaço disponível. Defina o número de unidades rotuladas por hora com base em dados reais de produção, incluindo metas por turno e tempos de mudança. Selecione uma capacidade da máquina com margem para aumentos de produção, intervenções do operador e trocas de rolo de etiquetas. Confirme que todos os SKU atuais e planeados se enquadram nos limites de dimensão do produto e da etiqueta da máquina, evitando a necessidade de acessórios personalizados ou equipamentos paralelos. Para produtos fora do intervalo especificado, considere outro modelo.

Instale a máquina numa superfície rígida e nivelada, capaz de suportar o peso e as dimensões. Garanta acesso para carregamento, descarga e manutenção. Utilize em área limpa, seca, com temperatura estável e baixa vibração. Disponibilize alimentação elétrica AC standard e ligação à terra adequada para segurança e estabilidade de sinal. Mantenha stock de etiquetas autoadesivas compatíveis e peças de desgaste básicas para minimizar paragens.
