Como funciona uma formadora de caixas na linha de embalagem

Uma formadora de caixas pega numa folha plana e transforma-a numa embalagem aberta com o fundo fechado. As abas dianteira e traseira do fundo são fechadas primeiro, seguidas pelas duas laterais. Assim, a embalagem fica pronta para ser enchida.

A AUTOBOX e a AUTOBOX10 aplicam fita adesiva no fundo após dobrarem as abas. A FLEX BOX apenas dobra e mantém as abas do fundo, e a máquina de fechar caixas aplica a fita adesiva no topo e no fundo após o enchimento. A formadora de caixas é colocada no início da linha de embalagem, antes das etapas de enchimento e fecho.

A máquina abre a folha plana, transformando-a num tubo quadrado e fecha o fundo; o topo permanece aberto para enchimento. Quando o processo é manual, cada embalagem exige dobrar e colar as abas do fundo antes de iniciar o enchimento; a formadora de caixas elimina este passo da mesa de embalagem.

Numa linha de embalagem, a ordem típica é montar a embalagem, enchê-la, fechar e colar o topo, depois etiquetar, cintar ou empilhar a embalagem numa palete.

As três máquinas desta categoria trabalham com embalagens padrão fornecidas planas, com a união lateral já fechada pelo fabricante e quatro abas no fundo. A formadora abre o tubo achatado e fecha o fundo, mas não faz a união lateral.

A forma como o fundo é fechado influencia a organização da linha de embalagem. Uma embalagem com o fundo colado pela AUTOBOX ou AUTOBOX10 pode seguir num transportador de rolos até uma estação de enchimento mais à frente, pois a fita adesiva mantém as abas fechadas durante o transporte. Uma embalagem saída da FLEX BOX tem apenas as abas do fundo dobradas e mantidas, devendo ser enchida enquanto permanece na máquina e encaminhada diretamente para a máquina de fechar caixas após o enchimento.

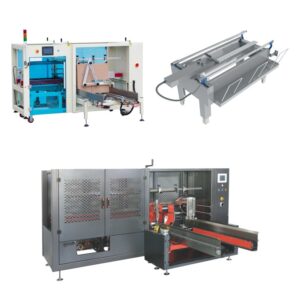

Modelos automáticos de formadora de caixas: AUTOBOX e AUTOBOX10

A AUTOBOX recebe as folhas planas de uma mesa inclinada ou horizontal. Uma sucção puxa uma folha de cada vez para a máquina, que a abre, dobra as abas do fundo e aplica a fita adesiva. Consegue montar até 16 embalagens por minuto, dependendo do tamanho. Possui PLC Siemens com ecrã tátil e é ajustada ao tamanho da embalagem antes do início do ciclo. Utiliza fita BOPP ou de papel, 48 mm de largura como padrão.

A AUTOBOX10 recebe as folhas planas de um magazine com ventosas. Monta 10–15 embalagens por minuto. O ecrã tátil permite modos automático e manual e armazena até 10 tamanhos de embalagem. Um servo ajusta a largura da embalagem; as guias, as correias e as ventosas são ajustadas manualmente. Aplica fita adesiva de 50 ou 60 mm no fundo, 75 mm sob pedido.

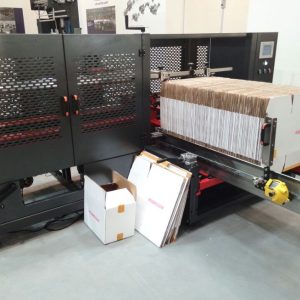

Na AUTOBOX, as folhas planas são empilhadas na mesa de trabalho. A mesa inclinada comporta cerca de 80 folhas de cartão canelado de onda dupla, enquanto a horizontal acomoda cerca de 150. Se utilizar cartão mais fino, pode colocar mais folhas na pilha.

Aceita embalagens com 250–530 mm de comprimento e 150–400 mm de largura. Cabeças para fita adesiva de 60 ou 72 mm são fabricadas por encomenda.

A AUTOBOX10 dobra as abas dianteira, traseira e laterais do fundo e depois aplica a fita adesiva. A máquina empurra a embalagem formada para fora através das correias; o modo manual funciona passo a passo.

Os intervalos de tamanhos de embalagem da AUTOBOX e AUTOBOX10 sobrepõem-se, mas não são idênticos. Por exemplo, uma embalagem com menos de 200 mm de largura só cabe na AUTOBOX, que começa nos 150 mm de largura. Uma embalagem com menos de 250 mm de comprimento só cabe na AUTOBOX10, que começa nos 200 mm de comprimento.

Tanto a AUTOBOX como a AUTOBOX10 funcionam enquanto houver folhas planas na mesa ou no magazine. O operador deve reabastecer as folhas a tempo para manter a linha em funcionamento. Na AUTOBOX10, é possível definir um contador para parar a máquina após um número definido de embalagens. Por exemplo, se precisar de embalar um lote fixo, a máquina para automaticamente ao atingir esse número. Ao pressionar Clear, a máquina continua para o lote seguinte.

A AUTOBOX10 inclui um modo manual de diagnóstico, em que cada pressão do botão de avanço executa uma etapa do ciclo: apanhar a embalagem, dobrar a aba dianteira, dobrar a aba traseira, dobrar as abas laterais, empurrar a embalagem para fora e reiniciar. Existe também uma função para ‘abrir uma embalagem’, que monta uma unidade. Após uma mudança de tamanho, pode usar esta função para montar uma embalagem e verificar antes de iniciar o ciclo automático. Confirme se os cantos estão a 90°, as abas bem fechadas e a fita centrada.

Na AUTOBOX10, introduz a largura real da embalagem para cada número de embalagem armazenado. Ao selecionar o número, o servo ajusta-se a essa largura. O ponto central de transporte para esta medição é definido na fábrica e não é alterado.

Compare as formadoras de caixas por tipo, tamanho e velocidade

A tabela abaixo compara cada formadora de caixas por tipo, intervalo de tamanhos de embalagem, embalagens por minuto, modo de alimentação das folhas e método de fecho do fundo. Utilize-a para verificar qual a máquina que se adapta às suas necessidades.

Para utilizar a tabela comparativa, comece por verificar o intervalo de tamanhos de embalagem de cada máquina para ver qual se adapta às suas embalagens. Em seguida, analise as embalagens por minuto para adequar a velocidade da máquina ao seu ritmo de produção. As duas últimas colunas mostram como as folhas são alimentadas (pelo operador, a partir de uma mesa ou de um magazine) e se a máquina aplica fita adesiva no fundo ou deixa essa tarefa para a máquina de fechar caixas. As linhas AUTOBOX e AUTOBOX10 correspondem às máquinas que colam o fundo.

Formadora de caixas FLEX BOX semiautomática: operador e máquina

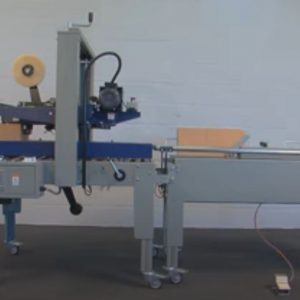

Com a FLEX BOX, o operador retira uma caixa plana da prateleira, abre-a e fecha as abas inferiores frontal e traseira ao colocar a caixa na máquina. Dois cilindros pneumáticos dobram as abas inferiores esquerda e direita e mantêm o fundo fechado enquanto o operador enche a caixa.

Um botão ou pedal aciona um empurrador que envia a caixa cheia para uma máquina de fechar caixas, que aplica fita adesiva na parte superior e inferior. A FLEX BOX permite formar 6–7 caixas por minuto, com um operador em cada caixa. A altura da mesa de trabalho é regulável entre 700 e 800 mm.

Depois de colocada na máquina, a caixa permanece na posição enquanto o operador a enche. A FLEX BOX funciona como estação de formação e enchimento. Após o enchimento, o operador dobra manualmente as abas superiores.

Ajuste a altura da mesa de trabalho à máquina de fechar caixas e ao operador. O comprimento da caixa é definido movendo o alimentador de caixas com o respetivo botão de ajuste. Na página do produto, encontra a nossa máquina de fechar caixas semiautomática recomendada para trabalhar com a FLEX BOX.

A FLEX BOX é enchida enquanto a caixa está na máquina, pelo que o rendimento de 6–7 caixas por minuto inclui o tempo para abrir, carregar, encher, fechar as abas superiores e empurrar a caixa para a máquina de fechar caixas. Isto significa que cada caixa demora cerca de 9 a 10 segundos do início ao fim. Se os produtos a embalar não estiverem prontos junto ao posto, a produção diminui, pois a próxima caixa só pode ser iniciada quando a anterior sair da máquina.

O regulador do filtro de ar ajusta a velocidade do empurrador que leva a caixa cheia até à máquina de fechar caixas. O empurrador deve avançar com firmeza, mas sem solavancos que desloquem o conteúdo. Antes de iniciar o trabalho, a FLEX BOX deve estar nivelada, com as rodas travadas e as proteções colocadas. Se a máquina estiver desalinhada em relação à máquina de fechar caixas, o empurrador envia a caixa de forma enviesada.

Dimensões das caixas, larguras de fita adesiva e mudanças de formato

Para escolher a máquina adequada, meça a menor e a maior caixa a embalar, incluindo comprimento, largura e altura. Compare estes valores com os intervalos: a AUTOBOX aceita caixas de 250–530 mm de comprimento e 150–400 mm de largura, enquanto a AUTOBOX10 cobre 200–500 mm de comprimento, 200–400 mm de largura e 150–350 mm de altura. Para a FLEX BOX, consulte as dimensões das caixas na página do produto.

Na AUTOBOX10, deve ainda verificar duas somas: o comprimento mais a largura não pode exceder 900 mm, e metade da largura mais a altura não pode exceder 550 mm. Confirme ambas as somas para a sua maior caixa.

A escolha da fita adesiva é definida na encomenda. A AUTOBOX utiliza fita BOPP ou de papel, 48 mm de largura como padrão, com cabeças de 60 ou 72 mm sob encomenda. A AUTOBOX10 aceita fitas de 50 ou 60 mm, sendo possível 75 mm sob pedido.

Na AUTOBOX10, a mudança de formato faz-se selecionando o número da caixa armazenada no ecrã tátil. O servo ajusta a largura e o operador regula manualmente as guias, correias e ventosas. Podem ser memorizados até 10 formatos de caixa. A AUTOBOX é ajustada ao tamanho da caixa antes do início do ciclo e pode ser construída para outros formatos, se necessário. Agrupar encomendas por formato reduz o número de mudanças. Confirme sempre que a máquina de fechar caixas a seguir à formadora aceita todos os formatos utilizados.

Compare sempre os intervalos de dimensões com a caixa formada, não com a caixa plana. O manual da AUTOBOX10 pede para confirmar o tamanho da caixa já formada antes de fazer qualquer ajuste.

A mudança de formato na AUTOBOX10 segue uma ordem fixa: regressar o servo a zero, selecionar o número da caixa, ajustar as correias, regular os trilhos do magazine, definir a altura do suporte da caixa, definir a altura da placa guia de pressão, ajustar as varas de posicionamento, definir o suporte de formação, ajustar as ventosas e, por fim, regular o empurrador. As ventosas são ajustadas depois das correias, trilhos, suportes e varas, pois a sua posição depende destes elementos. Ao passar de uma caixa maior para uma menor, baixe o suporte das ventosas, pois a guia de pressão pode interferir. Para uma caixa grande, puxe o empurrador sem que toque no suporte das ventosas. Nenhuma das três máquinas faz o ajuste automático para cada caixa. Se utilizar vários formatos na mesma hora, cada mudança implica nova regulação.

Como escolher entre uma formadora de caixas semiautomática ou automática

Uma formadora de caixas semiautomática como a FLEX BOX é indicada para produções mais baixas ou mudanças frequentes de formato, pois o operador intervém em cada caixa.

Uma formadora de caixas automática como a AUTOBOX ou AUTOBOX10 forma e fecha cada caixa sempre da mesma forma, cabendo ao operador apenas reabastecer as caixas planas. Estes modelos são adequados para fluxos constantes de caixas. O ritmo da linha é definido pela etapa de enchimento: se a formadora produzir mais caixas do que as que podem ser enchidas, forma-se uma fila. Os três modelos permitem ajuste ao formato da caixa dentro dos respetivos intervalos.

Para adequar a máquina às suas necessidades, conte o número de caixas embaladas na hora de maior movimento e o número de pessoas disponíveis para a tarefa. Compare estes valores com as velocidades indicadas na tabela.

O espaço disponível é outro fator. A AUTOBOX mede 3045 × 1855 × 1300 mm com mesa inclinada e 3045 × 2444 × 1300 mm com mesa horizontal. A AUTOBOX10 tem 2020 × 2080 × 1396 mm. Deixe espaço em redor da máquina para abastecimento das caixas planas e acesso à manutenção.

Calcule o tempo por caixa para verificar se as etapas de enchimento e fecho conseguem acompanhar. Na AUTOBOX10, 10–15 caixas por minuto significa uma caixa a cada 4 a 6 segundos. Este é o ritmo a que as caixas abertas e com o fundo fechado sairão para enchimento.

Com a FLEX BOX, uma pessoa abre, enche e envia cada caixa para a máquina de fechar caixas. Com a AUTOBOX ou AUTOBOX10, a formação é separada do enchimento. É necessário planear quem reabastece as caixas planas e onde as caixas abertas aguardam enchimento.

Uma formadora automática requer um operador capaz de a ajustar corretamente. Na AUTOBOX10, a mudança de formato segue a ordem de ajustes indicada no manual. Os ajustes de cilindros e ar devem ser feitos apenas por pessoal qualificado.

Caixas planas, peças de desgaste e regulação das formadoras de caixas

Uma formadora de caixas necessita de caixas planas e secas. Caixas empenadas ou húmidas são mal agarradas, abrem tortas ou encravam na máquina. Guarde as caixas planas, secas e fora do chão. As ventosas seguram a caixa por vácuo. Ventosas gastas ou sujas perdem aderência; verifique-as regularmente na AUTOBOX e AUTOBOX10.

Na AUTOBOX10, as correias devem apenas tocar nas laterais da caixa formada. Se estiverem demasiado apertadas, a caixa deforma-se. Se estiverem demasiado soltas, a caixa não é empurrada. A placa de pressão deve ficar cerca de 5 mm acima da caixa. Se mal ajustada, a fita adesiva inferior pode ficar com folga ou a caixa não sai da máquina. Uma lâmina gasta na cabeça de fita provoca cortes irregulares.

O fabricante da AUTOBOX recomenda manter ventosas de reserva em stock.

Se o regulador de ar principal da AUTOBOX10 não mantiver a pressão definida, o fornecimento de ar é insuficiente e a sucção falha. A lâmina e as molas da cabeça de fita são peças de desgaste na AUTOBOX.

Na AUTOBOX10, os trilhos do magazine devem deixar uma folga de cerca de 5 mm entre a caixa plana e a placa guia lateral. Esta folga permite que a caixa deslize facilmente ao ser agarrada pelas ventosas. Trilhos demasiado apertados dificultam a extração da caixa.

A AUTOBOX10 agarra a caixa pelo lado mais largo, com a extremidade exterior de cada ventosa a cerca de 15–20 mm da borda da caixa. Regule as ventosas depois dos trilhos, suportes e varas de posicionamento, caso contrário a sucção falha.

O suporte de formação do AUTOBOX10 é ajustado ao comprimento da caixa. Se estiver mal regulado, a caixa pode sair deformada, em losango, danificada ou presa na máquina. Verifique sempre se a caixa formada está quadrada antes de iniciar o ciclo. A espessura do cartão também influencia a formação da caixa. Os botões nos cilindros regulam a velocidade de avanço e retorno, mas estas regulações são para pessoal qualificado e só depois de ajustadas as posições de formação e os sensores de caixa. O AUTOBOX é fornecido com uma lâmina de reserva, molas suplentes para a cabeça de fita adesiva, parafusos e ferramentas manuais, para que o cliente possa substituir a primeira lâmina ou mola sem esperar por peças.

O que determina o preço de uma formadora de caixas

O preço de uma formadora de caixas depende de ser semiautomática ou automática, se aplica fita adesiva no fundo, do tipo de mesa de trabalho, das cabeças de fita e dos tamanhos de caixas feitos por encomenda. Os custos de funcionamento incluem fita adesiva, ar comprimido e peças de desgaste como ventosas, lâmina e molas da cabeça de fita, e a correia.

A FLEX BOX não utiliza fita adesiva, pois a aplicação é feita pela máquina de fechar caixas após o enchimento. Nos cartões de produto encontra-se o botão Pedir orçamento para solicitar cotação, por exemplo para uma formadora de caixas em conjunto com uma máquina de fechar caixas, e o botão Adicionar ao pedido para reunir vários produtos num só pedido.

No AUTOBOX, uma mesa de trabalho mais alta ou a alimentação de caixas pela esquerda em vez da direita são opções feitas por encomenda. Se precisar destas opções, inclua-as no mesmo pedido da máquina.

Na FLEX BOX, a máquina de fechar caixas colocada logo a seguir faz parte do conjunto, pois o fundo só é fechado com fita adesiva nessa fase. No AUTOBOX ou AUTOBOX10, o topo pode ser fechado por uma máquina de fechar caixas já existente, desde que aceite os mesmos tamanhos de caixas. As peças de desgaste do AUTOBOX incluem, além das ventosas e da cabeça de fita, o gerador de vácuo, cilindros, rolamentos lineares e válvulas.

Ar comprimido, energia elétrica e segurança no trabalho com formadoras de caixas

As três formadoras de caixas necessitam de ar comprimido e energia elétrica. A FLEX BOX funciona a 220 V, 50 Hz, 600 W. O AUTOBOX utiliza 220 V monofásico, 50/60 Hz, 400 W. O grupo de ar requer atenção: drene a água do filtro de ar regularmente. Desligue a energia e o ar antes de qualquer intervenção numa formadora de caixas. Não use mangas soltas, gravatas, anéis ou relógios junto de máquinas com correias e braços móveis.

O AUTOBOX10 inicia o ciclo automático apenas depois de o servo regressar a zero e os cilindros estarem na posição inicial. A FLEX BOX desliga-se se o painel de controlo for aberto durante o funcionamento. A corrente de transmissão inferior da FLEX BOX é lubrificada uma vez por semana e os parafusos são verificados regularmente.

A FLEX BOX utiliza ar comprimido para os cilindros das abas e o empurrador; o AUTOBOX e o AUTOBOX10 usam-no para os seus cilindros e para a sucção. Planeie uma linha de ar comprimido para o local de embalagem.

O AUTOBOX10 para automaticamente quando o contador de caixas atinge o número definido. Ao pressionar Clear, a máquina retoma o funcionamento. Os ajustes das válvulas pneumáticas são apenas para pessoal qualificado.

A manutenção do AUTOBOX10 inclui limpeza, lubrificação das partes móveis, verificação da pressão do ar e inspeção das ventosas e correias quanto ao desgaste.

No AUTOBOX, o vácuo para as ventosas é gerado por um gerador de vácuo alimentado a ar comprimido. Se o fornecimento de ar for insuficiente, as caixas podem não ser apanhadas, como também é referido no manual do AUTOBOX10.

O AUTOBOX tem proteção elétrica IP54, o que significa proteção contra poeiras e salpicos de água. O nível de ruído atinge até 75 dB.

Antes de qualquer ajuste no AUTOBOX10, desligue a energia, desligue o ar comprimido e limpe tudo em cima, debaixo e à volta da máquina. Se alguém ficar preso por uma parte móvel, como uma correia, desligue primeiro a energia e só depois liberte a pessoa. A FLEX BOX liga-se a uma tomada, não é ligada diretamente à rede. O interruptor de energia deve estar desligado antes de ligar a máquina, e o botão de emergência é verificado ao ligar o ar comprimido. O ecrã de ensino de posições do AUTOBOX10 está protegido por início de sessão. O acesso deve ficar com o responsável.

Lista de verificação antes de encomendar uma formadora de caixas

Antes de encomendar uma formadora de caixas, verifique os tamanhos das caixas: comprimento, largura, altura, mínimo e máximo. Saiba o número de caixas por hora nos picos, quantos tamanhos utiliza e com que frequência muda. Confirme a largura da fita adesiva, o ar comprimido e a energia disponíveis no local de embalagem, e o espaço para a máquina.

Defina o sentido do fluxo e a altura das mesas e dos transportadores. A máquina de fechar caixas a seguir à formadora de caixas deve aceitar os mesmos tamanhos de caixas. Um transportador de rolos entre a formadora de caixas, o posto de enchimento e a máquina de fechar caixas transporta as caixas abertas. Estes pontos ajudam a adaptar a máquina à sua linha de embalagem.

Conte o número de caixas a embalar por hora nos períodos de maior atividade. Decida se pretende um operador junto à máquina, como na FLEX BOX, ou se necessita de uma formadora automática como a AUTOBOX ou AUTOBOX10.

Atenção ao sentido do fluxo. O AUTOBOX recebe caixas pela direita e envia-as pela esquerda, de origem. O sentido inverso pode ser feito por encomenda.

Ajuste as alturas dos seus equipamentos: a mesa da FLEX BOX é regulável entre 700 e 800 mm, o AUTOBOX tem 650 mm de origem e até 1000 mm por encomenda, o AUTOBOX10 tem 650 mm. Escolha a largura da fita adesiva ao encomendar. O AUTOBOX está especificado para -10 a 40 °C e humidade até 98 por cento, por isso verifique se a sua zona de expedição se mantém dentro destes limites.

Se a nova máquina for trabalhar com uma máquina de fechar caixas já existente, inclua o modelo e a altura de trabalho dessa máquina no seu pedido. Assim, os tamanhos de caixas e as alturas podem ser verificados em ambas as máquinas.

Perguntas sobre formadoras de caixas

Quais as formadoras de caixas que aplicam fita adesiva no fundo da caixa?

O AUTOBOX e o AUTOBOX10 aplicam fita adesiva no fundo da caixa após dobrar as abas. A FLEX BOX não aplica fita adesiva no fundo; apenas dobra e mantém as abas.

Estas formadoras de caixas necessitam de ar comprimido?

As três formadoras de caixas desta categoria requerem ar comprimido para funcionar. Este é necessário para funções como sucção, dobragem de abas ou acionamento do empurrador.

Quantas caixas por minuto pode produzir cada formadora de caixas?

A FLEX BOX produz 6–7 caixas por minuto com operador. O AUTOBOX10 produz 10–15 caixas por minuto. O AUTOBOX produz até 16 caixas por minuto, dependendo do tamanho da caixa.

Uma formadora de caixas pode trabalhar com diferentes tamanhos de caixas?

Sim, cada formadora de caixas pode ser ajustada a diferentes tamanhos de caixas dentro do seu intervalo. O AUTOBOX10 armazena até 10 tamanhos de caixas e utiliza um servo para ajustar a largura. O AUTOBOX é ajustado ao tamanho da caixa antes do ciclo. A FLEX BOX é regulável ao tamanho da caixa.
