Montador automático de caixas de cartão AUTOBOX10 – 10-15 caixas/min

Montador automático de caixas de cartão AUTOBOX10

O AUTOBOX10 é um montador automático de caixas de cartão: retira uma caixa plana do carregador, abre-a, dobra as abas inferiores, aplica fita no fundo e envia a caixa aberta nas suas correias: 10–15 caixas por minuto.

Trabalha com caixas de 200 × 200 × 150 mm a 500 × 400 × 350 mm (comprimento × largura × altura), com comprimento + largura inferior a 900 mm e metade da largura + altura inferior a 550 mm.

O fundo é fechado com fita de 50 ou 60 mm (75 mm sob pedido). Um servo define a largura da caixa; até dez larguras de caixa podem ser memorizadas, bastando selecionar o número no ecrã tátil e ajustar as guias, correias e ventosas.

A máquina funciona a 220 V, 50 Hz, monofásica, com ficha europeia, e necessita de ar comprimido a cerca de 0,5 MPa. As caixas abertas saem a uma altura de mesa de 650 mm.

Indústrias e aplicações: montador automático de caixas de cartão AUTOBOX10

O AUTOBOX10 é utilizado em alimentar e bebidas, farmacêutica, eletrónica, bens de consumo e embalamento agrícola. É indicado para linhas de produção onde é necessária montagem regular e em grande volume de caixas de cartão. As aplicações típicas incluem o embalamento de produtos engarrafados ou enlatados, eletrónica em caixa, alimentos processados, produtos de higiene pessoal e artigos prontos para exposição em loja. O equipamento é normalmente colocado no início da linha de embalagem, fornecendo caixas abertas e seladas no fundo diretamente para as estações de enchimento ou carregamento.

Trabalha com caixas de cartão canelado de abas regulares, dentro da gama de dimensões especificada. Caixas com formatos de abas invulgares, rigidez muito baixa ou recortes irregulares podem necessitar de teste prévio.

Especificações técnicas

Montador de caixas AUTOBOX10 em vídeo

▶

O que o montador de caixas faz pela sua linha de embalagem

• 10–15 caixas por minuto. A caixa é retirada, aberta, dobrada, selada com fita e enviada sem operador, sendo apenas necessário abastecer o magazine com caixas planas.

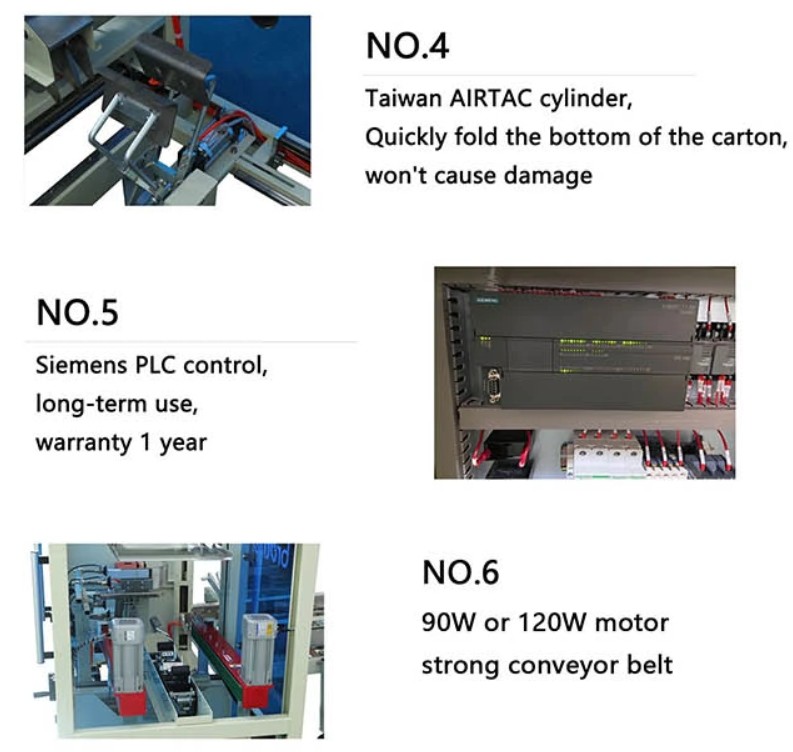

• Fita no fundo numa só passagem. A aba frontal, a aba traseira e as abas laterais são dobradas por ordem e o fundo é selado com fita, saindo a caixa pronta a ser enchida.
• Dez larguras de caixa memorizadas. O servo ajusta a largura conforme o número de caixa escolhido no ecrã tátil.
• Contador com paragem automática. Defina o número de caixas pretendido; a máquina para ao atingir esse valor.

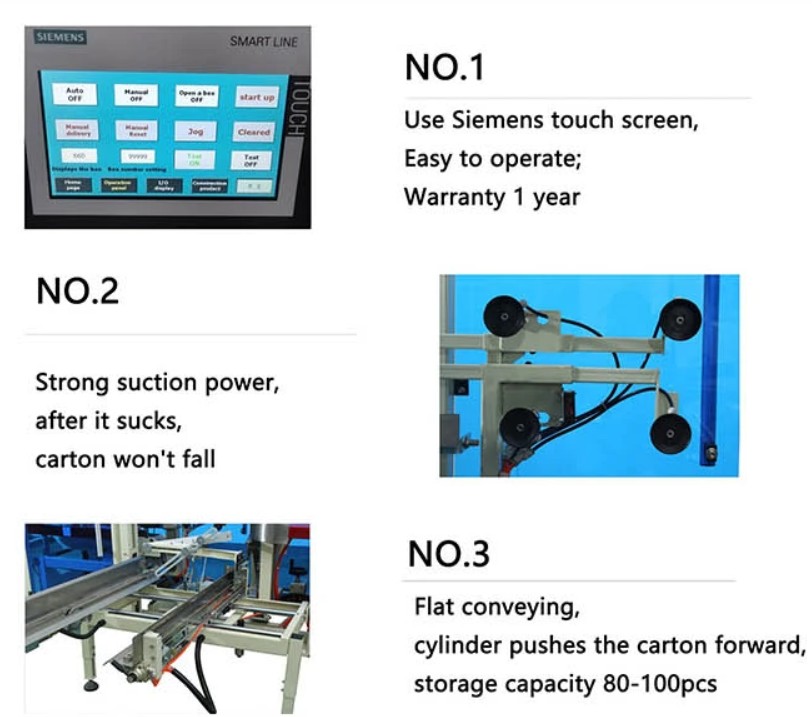

• Modo manual passo a passo. Para configuração e resolução de problemas, cada etapa pode ser executada individualmente a partir do ecrã tátil.
• Alimentação monofásica. 220 V com ficha europeia e ligação a ar comprimido.

Tarefas do operador e integração em linha: montador automático de caixas AUTOBOX10

As principais tarefas do operador são abastecer o magazine com caixas planas, selecionar o número correto de caixa no ecrã tátil e monitorizar o fornecimento de fita e ar. Durante a mudança de formato, o operador ajusta as guias, correias e ventosas para o novo tamanho de caixa, seguindo as definições memorizadas. As caixas abertas saem a uma altura de mesa fixa, pelo que o transportador seguinte deve estar ajustado a essa altura.

Gama de caixas, selagem e controlos

• Montagem automática de caixas e aplicação de fita na base, 10–15 caixas por minuto
• Comprimento da caixa 200–500 mm, largura 200–400 mm, altura 150–350 mm
• Limites: comprimento + largura inferior a 900 mm, metade da largura + altura inferior a 550 mm
• Fita de 50 ou 60 mm (75 mm sob pedido)
• As ventosas retiram a caixa plana do carregador
• Ajuste de largura por servo, até 10 larguras de caixa memorizadas
• Ecrã tátil: modo automático, passo a passo manual, caixa única, contador
• Saída em tapetes, altura da mesa 650 mm
• Ar comprimido cerca de 0,5 MPa
• 220 V, 50 Hz, monofásico, ficha europeia

Como utilizar o montador de caixas AUTOBOX10

1. Ligue a alimentação elétrica e o ar comprimido e regule o regulador de ar principal para cerca de 0,5 MPa.
2. Ligue o interruptor principal e execute o retorno à origem do servo e o reset do cilindro no ecrã tátil até que ambas as luzes de origem estejam acesas.
3. Selecione o número da caixa no ecrã tátil e ajuste os guias, os tapetes e as ventosas para a caixa.
4. Encha o carregador com caixas planas e introduza o número de caixas pretendido.
5. Prima Automático: a máquina retira, abre, dobra, aplica fita e expulsa as caixas até atingir o contador.

Ajustes e manutenção

• Largura da caixa. Memorizada para até dez números de caixa; o servo move-se para a largura do número selecionado.
• Guias e tapetes. Os carris do carregador, a largura do tapete, a placa de pressão e as ventosas são ajustados manualmente ao tamanho da caixa, pela ordem indicada no manual.
• Ar. O regulador principal deve ser ajustado para cerca de 0,5 MPa; com ar insuficiente ou excessivo, a caixa não é formada corretamente. As válvulas de velocidade dos cilindros só devem ser manuseadas por pessoal qualificado.
• Antes de iniciar. O funcionamento automático só começa quando o servo e os cilindros estão na origem.
• Segurança. Desligue a alimentação elétrica e o ar comprimido antes de qualquer intervenção na mecânica.

Escolha e operação do AUTOBOX10: o que verificar e problemas comuns

Antes de selecionar o AUTOBOX10, confirme que todos os tamanhos de caixas utilizados na sua linha se enquadram no intervalo e limites especificados. Verifique a rigidez e o acabamento superficial do material da caixa, pois caixas muito macias ou escorregadias podem afetar a sucção e a formação. Assegure-se de que o fornecimento de ar comprimido disponível é estável e limpo, pois flutuações de pressão podem causar formação ou aplicação de fita incompleta.

Erros comuns incluem definir o número de caixas incorreto, desalinhamento dos guias ou correias, ou funcionamento com pouca fita. Estes fatores podem causar encravamentos, caixas mal formadas ou falhas na aplicação da fita. Para evitar paragens, siga a sequência de ajustes do manual e não altere as definições pneumáticas sem formação adequada.

Para integração numa linha existente, reserve espaço para o acesso do operador ao carregador e aos comandos. Planeie a limpeza e inspeção regulares das partes móveis.

Antes de encomendar um montador de caixas

O preço está indicado nesta página. Alguns detalhes determinam se o equipamento se adequa à sua linha: verifique-os antes de encomendar, ou envie-nos a informação e analisaremos consigo.

• Dimensões das caixas. Comprimento 200–500 mm, largura 200–400 mm, altura 150–350 mm, dentro dos limites indicados.
• Fita adesiva. 50 ou 60 mm; 75 mm sob pedido.
• Serviços. 220 V, 50 Hz, monofásico, e ar comprimido a cerca de 0,5 MPa.
• Espaço. O equipamento mede 2020 × 2080 × 1396 mm; as caixas saem a 650 mm.
• Entrega. Em caixa de 245 × 126 × 160 cm, 550 kg bruto; o equipamento pesa 530 kg.
