Cinco máquinas de fechar caixas para aplicação de fita em cima e em baixo

Todas as cinco máquinas de fechar caixas aplicam fita adesiva na parte superior e inferior da caixa numa só passagem. Correias laterais transportam a caixa através da máquina. O modelo FLEX TAPE é semiautomático. Os modelos TOP TAPE, AUTO-TAPE, RUBBER e AUTO&FOLD-5050 são automáticos. As velocidades são de 20 m/min para FLEX TAPE e AUTO-TAPE, 19 m/min para TOP TAPE e 16 m/min para AUTO&FOLD-5050. As larguras de fita são 48–72 mm para FLEX TAPE, TOP TAPE e AUTO-TAPE, e 48–60 mm para RUBBER e AUTO&FOLD-5050.

Os modelos AUTO-TAPE e AUTO&FOLD-5050 ajustam-se automaticamente a diferentes tamanhos de caixas. Todos os modelos utilizam fita Kraft ou BOPP. Cada máquina é adequada para um intervalo de tamanhos de caixas, conforme indicado na tabela abaixo.

A caixa entra na máquina e é guiada por correias laterais entre uma cabeça de fita superior e uma inferior. À medida que a caixa avança, cada cabeça aplica a fita sobre a união e corta-a no final da caixa.

O modelo FLEX TAPE é semiautomático, ou seja, o operador deve introduzir cada caixa na máquina com as abas superiores já fechadas. Por sua vez, os modelos TOP TAPE, AUTO-TAPE, RUBBER e AUTO&FOLD-5050 são automáticos e recebem a caixa diretamente das correias.

O modelo TOP TAPE pode ser integrado numa linha de produção automática. Os modelos RUBBER e AUTO&FOLD-5050 podem funcionar após uma formadora de caixas e um transportador de rolos, pois a caixa alimenta-se sozinha na máquina de fechar caixas. Esta solução é útil para automatizar tanto a formação como o fecho das caixas no processo de embalagem.

O número de caixas que pode fechar por minuto depende do comprimento de cada caixa e do espaço entre elas. No modelo FLEX TAPE, também depende da rapidez com que o operador as introduz, já que cada caixa é alimentada manualmente. Numa linha de embalagem, conte as caixas por minuto a partir da velocidade da correia, do comprimento da caixa e do espaço entre elas, e não apenas pela velocidade da correia.

A fita só é aplicada corretamente na união quando a caixa passa centrada na máquina e existe um espaço entre caixas. Os manuais dos modelos FLEX TAPE, TOP TAPE e AUTO-TAPE exigem este procedimento. Ao aplicar fita manualmente, os operadores costumam variar o comprimento da fita ou adicionar tiras extra, mas uma máquina de fechar caixas aplica sempre a mesma quantidade de fita em cada caixa, mantendo o consumo constante. Os modelos FLEX TAPE, TOP TAPE e AUTO-TAPE podem ser ligados a mesas de rolos não motorizadas antes e depois da máquina, servindo como mesas de entrada e de saída.

Máquinas automáticas para fechar caixas que dobram as abas superiores

Os modelos TOP TAPE, RUBBER e AUTO&FOLD-5050 dobram automaticamente as abas superiores da caixa. Nos modelos FLEX TAPE e AUTO-TAPE, o operador fecha as abas superiores antes de introduzir a caixa.

O dobrador de abas dos modelos RUBBER e AUTO&FOLD-5050 funciona em etapas: dobra primeiro a aba da frente, depois a de trás e, por fim, as duas laterais. Após a dobragem, a máquina aplica fita na parte superior e inferior numa só passagem.

O dobrador de abas numa máquina de fechar caixas fecha as abas superiores antes da caixa chegar às cabeças de fita. Assim, o operador não precisa segurar a caixa fechada durante a aplicação da fita.

Nos modelos RUBBER e AUTO&FOLD-5050, a caixa é colocada na entrada com as abas superiores abertas e voltadas para cima.

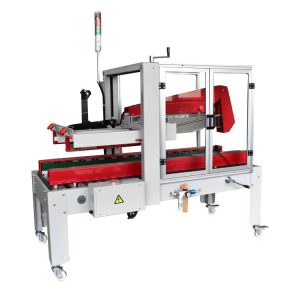

No modelo RUBBER, um sensor deteta a presença da caixa e ativa o dobrador pneumático de abas, que necessita de ar comprimido para funcionar. A zona de dobragem e aplicação de fita está protegida por uma guarda de segurança transparente com portas. No modelo AUTO&FOLD-5050, o comprimento da caixa é definido por um microinterruptor que determina o momento de dobrar a aba traseira, e as hastes de dobragem são abertas manualmente para ajustar à largura da caixa, igual em ambos os lados.

No modelo TOP TAPE, a caixa é empurrada para as correias laterais com as abas superiores abertas. À medida que a caixa avança, a máquina dobra as abas e as cabeças de fita aplicam fita na parte superior e inferior.

Nunca coloque as mãos no dobrador de abas enquanto a máquina estiver em funcionamento. Desligue sempre a alimentação elétrica e o ar comprimido antes de remover uma caixa presa na zona de dobragem. O manual do modelo AUTO&FOLD-5050 indica este procedimento como medida de segurança.

Tabela das máquinas de fechar caixas e da linha de embalagem

A tabela abaixo apresenta cada máquina por tipo, intervalo de tamanhos de caixa, largura da fita e como as abas superiores são fechadas. Utilize-a para comparar as máquinas de fechar caixas e a linha completa.

Para utilizar a tabela, comece por verificar o intervalo de tamanhos de caixa de cada máquina. Meça o comprimento, largura e altura das suas caixas mais pequenas e maiores e compare com os valores da tabela. Em seguida, consulte a coluna da largura da fita para confirmar a compatibilidade. A última coluna indica se a máquina dobra as abas por si e se o ajuste é manual ou automático.

Ajuste de uma máquina de fechar caixas ao tamanho da caixa

As máquinas de fechar caixas FLEX TAPE e TOP TAPE são ajustadas manualmente à largura e altura da caixa. O modelo RUBBER utiliza volantes para o ajuste. O modelo AUTO-TAPE deteta automaticamente a altura e largura de cada caixa e faz o ajuste sem intervenção manual. O AUTO&FOLD-5050 ajusta a largura e altura de cada caixa automaticamente através de cilindros pneumáticos. Assim, é possível processar caixas de diferentes tamanhos seguidas, sem necessidade de reajustar manualmente a largura e altura.

Ao utilizar uma máquina de fechar caixas ajustada manualmente, como a FLEX TAPE ou a TOP TAPE, o operador regula a máquina para a largura e altura da caixa antes de iniciar a produção. Este procedimento é prático para séries longas de caixas do mesmo tamanho, pois basta ajustar a máquina uma vez para todo o lote.

Se for necessário mudar para outro tamanho de caixa, é obrigatório reajustar a largura e altura antes de iniciar o novo lote. Por isso, recomenda-se agrupar as encomendas por tamanho de caixa para evitar paragens frequentes para ajuste.

O modelo AUTO&FOLD-5050 ajusta-se automaticamente a cada caixa. Os cilindros pneumáticos movem as correias laterais para a largura da caixa e descem a cabeça de fita superior até à altura da caixa, para cada unidade que entra.

Cada modelo cobre um intervalo específico de tamanhos de caixas. A FLEX TAPE processa caixas a partir de 150 mm de comprimento e 120–480 mm de largura e altura. A TOP TAPE cobre larguras e alturas de 120–480 mm. O modelo RUBBER aceita caixas de L120 × A120 mm até L500 × A500 mm. O AUTO&FOLD-5050 processa caixas de C200 × L150 × A150 mm até C600 × L500 × A500 mm. O AUTO-TAPE aceita caixas a partir de 150 mm de comprimento e 120–450 mm de altura. No AUTO&FOLD-5050, deve manter a pressão dos cilindros tão baixa quanto a caixa permitir, pois pressão excessiva pode esmagar caixas leves.

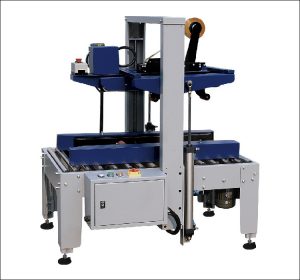

À medida que cada caixa entra, os cilindros pneumáticos do AUTO-TAPE ajustam a cabeça de fita superior à altura da caixa e as correias laterais à largura, permitindo processar caixas de tamanhos aleatórios seguidas. No AUTO-TAPE, existem dois ajustes que dependem do tipo de caixa e não do tamanho: a pressão de selagem é ajustada ao material da caixa e a força dos braços laterais é regulada conforme o peso da caixa.

Para ajustar uma máquina manual, como a FLEX TAPE ou TOP TAPE, coloca-se uma caixa fechada do lote na máquina, baixa-se a cabeça de fita superior sobre a caixa e roda-se o volante da largura até as correias laterais tocarem suavemente na caixa. No AUTO&FOLD-5050, apenas a largura e altura seguem cada caixa automaticamente. As barras de dobragem e o interruptor de comprimento são ajustados uma vez para o intervalo de caixas a processar, pelo que todos os tamanhos de uma série mista devem estar dentro desse ajuste.

Opções de fita adesiva nas máquinas de fechar caixas

As máquinas FLEX TAPE, TOP TAPE e AUTO-TAPE utilizam fitas adesivas de 48–72 mm. Os modelos RUBBER, AUTO&FOLD-5050 e LINEBOX-03 aceitam fitas de 48–60 mm. Todas as máquinas de fechar caixas desta categoria aceitam fita Kraft (papel) ou BOPP (plástico).

As cabeças de fita superior e inferior aplicam fita na parte superior e inferior da caixa. No modelo RUBBER, o comprimento da perna da fita nas extremidades da caixa pode ser ajustado entre 5 e 50 mm. Consulte a largura de fita adequada para cada máquina de fechar caixas na tabela acima.

Só é possível carregar uma largura e espessura de fita de cada vez, por isso confirme o stock de fitas antes de iniciar a produção.

A perna da fita é o comprimento de fita que cobre as extremidades dianteira e traseira da caixa. No modelo RUBBER, a perna da fita é ajustada com o suporte da lâmina para a perna dianteira e com um batente para a perna traseira. Fitas espessas, como a Kraft, exigem mais tensão na cabeça de fita, ajustável através da mola. Se a fita estiver demasiado tensa ou solta, regule a mola em conformidade. Mantenha rolos de reserva junto à máquina para que a troca de rolo seja rápida e não implique interrupções prolongadas.

Ao carregar um rolo de fita no AUTO&FOLD-5050, o manual indica que deve passar a fita sobre os rolos até ao suporte, com o lado adesivo virado para fora em todo o percurso. O rolo deve ser centrado no suporte para garantir alimentação correta. Se a fita sair do centro da união, ajuste a posição da fita na cabeça para corrigir. Este procedimento está descrito nos manuais das FLEX TAPE, TOP TAPE e AUTO-TAPE.

A linha completa de embalagem LINEBOX-03

A LINEBOX-03 é uma linha completa que inclui a formadora de caixas AUTOBOX10, um transportador de rolos motorizado e a máquina de fechar caixas RUBBER. As formadoras de caixas FLEX BOX, AUTOBOX e AUTOBOX10 estão disponíveis individualmente na categoria Formadora de caixas.

A LINEBOX-03 pode processar até 720 caixas por hora. Forma, transporta e fecha as caixas automaticamente. O transportador de rolos transfere as caixas entre as máquinas. O modelo RUBBER da linha funciona como seladora automática de caixas.

Uma formadora de caixas monta uma caixa a partir de uma folha plana e fecha o fundo, deixando-a pronta para enchimento. Após o enchimento, a máquina de fechar caixas fecha a parte superior e aplica a fita adesiva. Por exemplo, numa área de produção, o uso de uma formadora de caixas elimina a necessidade de os operadores dobrarem e colarem manualmente o fundo de cada caixa.

Na LINEBOX-03, a AUTOBOX10 retira uma caixa plana do magazine com ventosas, dobra as abas inferiores, aplica fita no fundo e expulsa a caixa a uma cadência de 10–15 caixas por minuto. Armazena até 10 tamanhos de caixas. A linha integra a AUTOBOX10, um transportador de rolos motorizado a 18 m/min e a seladora RUBBER, formando uma linha com cerca de 6,1 m de comprimento. A altura de trabalho é de 650 mm e funciona a 220 V monofásico com ar comprimido.

Como escolher a máquina de fechar caixas adequada ao seu fluxo de embalagem

Uma máquina de fechar caixas semiautomática como a FLEX TAPE é indicada para linhas em que o operador alimenta cada caixa e fecha manualmente as abas superiores. É adequada para produções de menor volume ou quando as caixas são do mesmo tamanho em série. A máquina é ajustada manualmente para uma largura e altura, sendo ideal para séries longas de caixas idênticas.

Os modelos AUTO-TAPE e AUTO&FOLD-5050 ajustam-se automaticamente à largura e altura de cada caixa, permitindo processar tamanhos mistos em sequência. Modelos como TOP TAPE e RUBBER dobram as abas superiores automaticamente, o que é útil quando se pretende automatizar mais etapas do processo.

Se a sua empresa fecha apenas algumas caixas por hora e estas são quase sempre do mesmo tamanho, uma máquina semiautomática como a FLEX TAPE é adequada. O operador fecha as abas e introduz cada caixa na máquina. Ao mudar de tamanho de caixa, é necessário reajustar a largura e altura.

Para um fluxo constante de caixas do mesmo tamanho, uma máquina automática ajustada manualmente, como a TOP TAPE ou a RUBBER, é prática. Ajusta-se a máquina ao início da produção e deixa-se processar as caixas à medida que chegam.

Se o seu fluxo de embalagem envolve caixas de tamanhos mistos em sequência, como na preparação de encomendas, os modelos AUTO-TAPE e AUTO&FOLD-5050 foram concebidos para este fim: no AUTO-TAPE o operador fecha as abas superiores, enquanto o AUTO&FOLD-5050 as dobra automaticamente.

A formação manual de caixas consome tempo antes do enchimento. A linha LINEBOX-03 integra formação, transporte e fecho numa só linha, desde a folha plana até à caixa selada; as formadoras de caixas individuais têm categoria própria. Para escolher a máquina adequada, conte o número de caixas embaladas na hora de maior movimento e compare com as velocidades indicadas nesta página.

Se utiliza caixas compridas, note que as FLEX TAPE e AUTO-TAPE aceitam caixas a partir de 150 mm de comprimento, sem limite superior, enquanto o AUTO&FOLD-5050 processa caixas de 200–600 mm de comprimento. Ao utilizar uma formadora de caixas e uma seladora em linha, verifique cada tamanho de caixa nos intervalos de ambos os equipamentos na tabela, não apenas na formadora.

Caixas e fitas que garantem uma selagem eficaz

As máquinas de fechar caixas funcionam com caixas de cartão canelado secas, limpas e não deformadas. Caixas revestidas a plástico não podem ser seladas com fita adesiva; as páginas dos modelos RUBBER e AUTO&FOLD-5050 referem essa limitação. É fundamental usar a fita correta: a fita Kraft é de papel, a fita BOPP é de filme plástico. A largura da fita deve corresponder à máquina, conforme indicado na tabela acima.

Os problemas podem resultar de uma lâmina cega, de um rolo de borracha sujo ou de um suporte de fita solto. Estas situações podem provocar um corte irregular ou enrugar a fita.

Se as caixas forem armazenadas em locais húmidos, podem empenar e alimentar-se mal na máquina. Uma caixa dobrada ou esmagada pode não avançar corretamente pelas correias, fazendo com que a fita não cubra a união ou bloqueie a máquina.

Se observar fita enrugada ou fita que corre para um dos lados, verifique o rolo de borracha e limpe-o se necessário. Aperte o suporte da fita ou a respetiva mola para garantir que a fita corre direita. A fita deve ficar junto à caixa ao ser aplicada.

Um corte irregular na fita normalmente indica que a lâmina está cega ou montada ao contrário. Neste caso, vire a lâmina ou substitua-a por uma nova.

Se a perna da fita ficar demasiado longa ou curta, ajuste o suporte da lâmina para a perna da frente e o batente para a perna de trás. Encher demasiado uma caixa pode fazer com que as abas se abram novamente após a dobragem, por isso encha sempre até à altura da caixa.

Uma caixa molhada não pode ser fechada, pois a fita não adere. Poeiras ou sujidade na superfície da caixa também impedem a aderência da fita, levando a uma selagem falhada. Caixas deformadas são um risco para a segurança: as arestas rasgadas podem cortar o operador e frequentemente provocam falhas na selagem. Uma lâmina demasiado alta raspa a caixa, enquanto uma lâmina demasiado baixa não corta a fita. O manual da AUTO&FOLD-5050 indica estes limites para a caixa, e os manuais das FLEX TAPE, TOP TAPE e AUTO-TAPE indicam o ajuste da lâmina.

A fita que não adere bem à caixa pode resultar de fita de má qualidade ou de um rolo dianteiro ou unidirecional bloqueado ou com defeito. Uma extremidade de fita rasgada pode também ser causada por uma mola de tração fraca, não apenas pela lâmina. Na AUTOBOX10 da linha LINEBOX-03, as correias devem apenas tocar nas laterais da caixa formada: demasiado apertadas deformam a caixa, demasiado soltas não a empurram para fora. A placa de pressão da AUTOBOX10 deve ficar cerca de 5 mm acima da caixa. Se estiver demasiado solta, deixa um espaço na fita inferior. Se estiver demasiado apertada, a caixa não sai da máquina.

O que determina o preço de uma máquina de fechar caixas

O preço depende de a máquina ser semiautomática ou automática, se dobra as abas superiores e se ajusta automaticamente ao tamanho da caixa. A inclusão de uma formadora de caixas ou de uma linha completa também influencia o preço.

O custo de funcionamento corresponde à fita adesiva e, nas máquinas que o exigem, ao ar comprimido. O preço de cada máquina de fechar caixas ou linha está indicado na ficha do produto acima.

As fichas de produto nesta página têm um botão Pedir orçamento para solicitar cotação, por exemplo se pretender uma seladora com formadora de caixas, e um botão Adicionar ao pedido que permite reunir vários produtos num só pedido.

Cada caixa requer duas tiras de fita, uma em cima e outra em baixo. Cada tira tem o comprimento da caixa mais as pernas da fita em ambas as extremidades. Para saber quantas caixas pode fechar com uma bobina, divida o comprimento da bobina pelo total de fita usada por caixa. Por exemplo, pode fazer este cálculo com as bobinas de 66 m de fita BOPP disponíveis na loja.

As peças de desgaste fazem parte do custo de funcionamento. Incluem as lâminas, rolos de borracha e molas das cabeças de fita, bem como as correias de tração, conforme indicado para as FLEX TAPE e AUTO-TAPE. Um local sem fornecimento de ar deve acrescentar um compressor para cada máquina, exceto para a FLEX TAPE. As opções alteram o que encomenda: a página da FLEX TAPE apresenta mesa de rolos extensível, rodas e versão em aço inoxidável.

Ar comprimido, energia elétrica e segurança no trabalho

As TOP TAPE, AUTO-TAPE, RUBBER, AUTO&FOLD-5050 e LINEBOX-03 indicam ar comprimido nas respetivas especificações. A FLEX TAPE indica apenas alimentação elétrica. A unidade de ar requer manutenção regular: esvazie a água do filtro de ar, utilize apenas óleo pneumático no lubrificador e limpe o pó das hastes dos cilindros.

Desligue a alimentação elétrica e o ar antes de qualquer intervenção numa máquina de fechar caixas, por exemplo antes de abrir a proteção ou trocar a lâmina. As RUBBER e AUTO&FOLD-5050 possuem proteção de segurança com portas e paragem de emergência; na RUBBER a proteção é transparente.

Planeie uma linha de ar até ao local de embalagem antes de instalar a máquina. Por exemplo, a AUTO&FOLD-5050 necessita de 6 bar e 100 Nl/min, por isso confirme se o seu compressor fornece estes valores.

Quanto à alimentação elétrica, as FLEX TAPE e TOP TAPE funcionam a 110 V ou 220 V monofásico. As AUTO-TAPE, AUTO&FOLD-5050 e a linha LINEBOX-03 utilizam 220 V monofásico, e a RUBBER utiliza 220–240 V. Isto significa que uma tomada monofásica comum é suficiente para estas máquinas na maioria das áreas de embalagem.

Nas RUBBER e AUTO&FOLD-5050 as correias laterais apertam ligeiramente com o tempo, o que é normal; lubrifique os parafusos de ajuste de três em três meses e mantenha a máquina seca.

Desligue a alimentação elétrica e o ar antes de colocar ou retirar uma bobina de fita, não apenas antes de reparações. Isto está indicado no manual da AUTO&FOLD-5050. No arranque inicial, deixe a máquina funcionar alguns minutos, rode manualmente as manivelas de largura e altura da FLEX TAPE ou TOP TAPE para verificar que se movem livremente e confirme que as correias correm direitas e a fita passa pelas cabeças sem prender. Estes passos estão descritos nos manuais das FLEX TAPE, TOP TAPE e AUTO-TAPE.

Não utilize mangas largas, gravatas, anéis, pulseiras ou relógios junto à máquina, pois as correias e rolos podem puxá-los. Se uma mão ou manga ficar presa numa peça móvel, desligue primeiro a alimentação elétrica e só depois liberte-a. O pó nas hastes dos cilindros é mais do que sujidade: se passar para o interior do cilindro, provoca fugas de ar. Na AUTOBOX10 da linha LINEBOX-03, se o regulador de ar principal não mantiver a pressão definida, o fornecimento de ar é insuficiente e a sucção falha. A AUTOBOX10 inicia o ciclo automático apenas depois de o servo regressar a zero e os cilindros estarem na posição inicial, e para automaticamente quando o contador de caixas atinge o valor definido. Prima o botão Limpar para continuar.

Lista de verificação antes de encomendar uma máquina de fechar caixas

Antes de encomendar uma máquina de fechar caixas, verifique as dimensões das suas caixas: comprimento, largura e altura, tanto das mais pequenas como das maiores. Decida se utiliza sempre o mesmo tamanho ou tamanhos mistos, e se as abas superiores são fechadas manualmente ou pela máquina. Confirme o tipo e a largura da fita utilizada e se dispõe de ar comprimido. A altura de trabalho da máquina de fechar caixas deve corresponder ao seu transportador de rolos ou mesa de embalagem.

Conte quantas caixas precisa de fechar por hora e verifique o espaço e a altura da linha na sua área de embalagem. Após a selagem da caixa, o passo seguinte pode ser uma máquina de cintar. A tabela acima apresenta os dados de cada máquina de fechar caixas e da linha completa.

Comece por listar o comprimento, largura e altura das suas caixas mais pequenas e maiores. Compare estes valores com as gamas de tamanhos de caixas na tabela para ver quais as máquinas que se adequam às suas necessidades.

Se embala apenas um tamanho de caixa de cada vez, uma máquina ajustada manualmente é adequada. Se precisa de trabalhar com tamanhos mistos em sequência, procure um modelo que se ajuste automaticamente a cada caixa.

Escolha o tipo de fita: Kraft ou BOPP, e a largura, garantindo que está dentro do intervalo da máquina.

Confirme que dispõe de ar comprimido e da alimentação elétrica adequada no local de embalagem. Meça o espaço e a altura dos transportadores de rolos ou mesas antes e depois da máquina para garantir o alinhamento. Planeie o que acontece após a caixa ser fechada, como a etiquetagem ou o transporte da caixa para a palete.

A altura de trabalho da FLEX TAPE é de 550–750 mm com os pés e de 650–800 mm com os rodízios opcionais. A TOP TAPE tem uma altura de 550–750 mm e a AUTO&FOLD-5050 de 600–850 mm. As pernas da RUBBER permitem ajustar a altura de trabalho numa amplitude de 350 mm. Para a AUTOBOX10 da linha LINEBOX-03, deve verificar dois totais e três intervalos: comprimento mais largura até 900 mm, e metade da largura mais a altura até 550 mm.

Deixe pelo menos 800 mm livres à esquerda e à direita da FLEX TAPE, TOP TAPE e AUTO-TAPE para o operador e para manutenção. Verifique o espaço disponível: FLEX TAPE, TOP TAPE e AUTO-TAPE estão especificadas para 0–40 °C, com humidade até 90 por cento para a TOP TAPE ou 98 por cento para a AUTO-TAPE. Uma zona de expedição sem aquecimento no inverno pode não cumprir estes requisitos.

Perguntas sobre máquinas de fechar caixas

Quais as máquinas de fechar caixas que necessitam de ar comprimido?

É necessário ar comprimido para as TOP TAPE, AUTO-TAPE, RUBBER, AUTO&FOLD-5050 e LINEBOX-03. A FLEX TAPE apenas requer alimentação elétrica.

Uma máquina de fechar caixas pode trabalhar com caixas de diferentes tamanhos sem ajuste?

As máquinas de fechar caixas AUTO-TAPE e AUTO&FOLD-5050 ajustam automaticamente a largura e altura da caixa para cada embalagem. A FLEX TAPE e a TOP TAPE são ajustadas manualmente e a RUBBER através de volantes, para séries de caixas do mesmo tamanho.

Que caixas não podem ser fechadas por estas máquinas?

As caixas devem ser de cartão canelado, secas, limpas e não deformadas. Caixas revestidas a plástico não podem ser fechadas, conforme indicado nas páginas da RUBBER e AUTO&FOLD-5050.
