Máquina rotuladora horizontal automática A175LB – 40-120unid/min

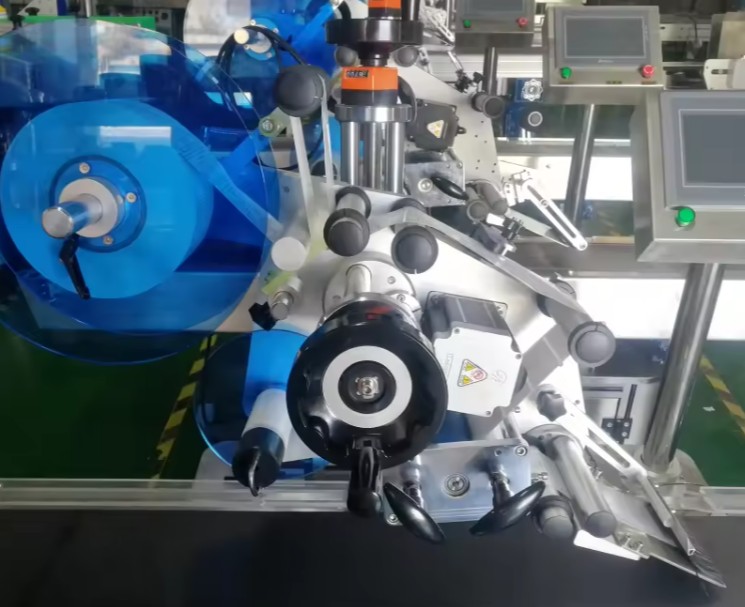

Máquina rotuladora automática A175LB

A A175LB é uma máquina rotuladora automática para superfícies planas. O produto é colocado no transportador, a máquina transporta-o até à cabeça, deteta-o, descola a etiqueta do suporte e aplica-a, sendo que o operador apenas alimenta e retira os produtos.

Rotula 40 a 120 unidades por minuto, ou seja, uma etiqueta a cada meio segundo na velocidade máxima, e posiciona a etiqueta com uma precisão de ±1 mm em relação ao local pretendido.

As etiquetas podem ter 6 a 250 mm de comprimento e 20 a 175 mm de largura, e os produtos 40 a 250 mm de comprimento, 40 a 200 mm de largura e 0,2 a 100 mm de altura, desde um cartão plano até uma caixa cheia.

O transportador e a cabeça são acionados por um motor de passos sob controlo PLC, garantindo a repetição exata da distância em cada ciclo. A máquina consome 400 W de uma tomada de 110 V ou 220 V e ocupa 1500 × 650 × 1400 mm no chão.

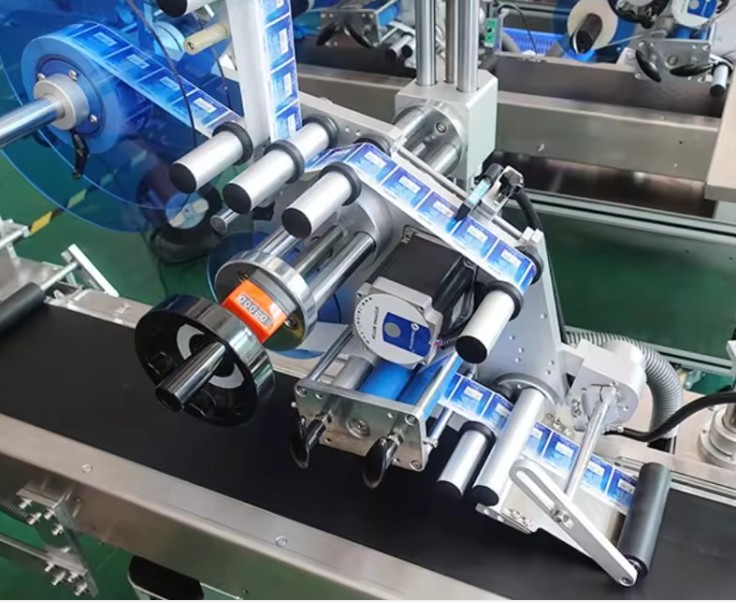

Máquina rotuladora automática A175LB em produção

A A175LB é utilizada em ambientes de fabrico, embalagem, logística e distribuição onde produtos planos exigem aplicação consistente de etiquetas. É adequada para caixas, tabuleiros, mangas e componentes industriais planos dentro das dimensões especificadas. As aplicações típicas incluem rotulagem de alimentos, produtos farmacêuticos, bens de consumo e eletrónica, bem como etiquetagem para inventário e rastreabilidade em centros logísticos.

A máquina foi concebida para integração em linhas de produção em linha com fluxo de produto da esquerda para a direita. Pode ser colocada entre transportadores a montante e a jusante, suportando fluxos de trabalho em lote ou contínuos. A dimensão compacta permite a integração onde o espaço é limitado.

Os operadores colocam os produtos no transportador e retiram-nos após a rotulagem. O sistema requer orientação e alinhamento estáveis dos produtos para melhores resultados. Guias ajustáveis e mecanismos de posicionamento da cabeça ajudam a manter a precisão e repetibilidade entre diferentes referências. O operador monitoriza o fornecimento de etiquetas, verifica a tensão e confirma a aplicação correta durante a produção.

Especificações técnicas

Máquina de rotulagem A175LB em vídeo

▶

O que muda com uma rotuladora automática

• Uma pessoa em vez de três. 40 a 120 unidades por minuto é mais do que uma pessoa consegue rotular manualmente, e a máquina não abranda no final do turno.
• Todas as etiquetas no mesmo sítio. ±1 mm, porque o produto é detetado por célula fotoelétrica e a etiqueta é puxada por motor de passo, não manualmente.
• Etiquetas até 175 mm de largura. Uma etiqueta larga com declaração, código de barras e morada é aplicada numa só passagem.
• De um cartão a uma caixa. Produtos de 0,2 a 100 mm de altura passam na mesma máquina; a cabeça ajusta-se em altura e em profundidade.
• Rola a etiqueta. Após a aplicação, um mecanismo de pressão alisa a etiqueta, evitando bolhas e cantos levantados.
• Uma tomada comum. 400 W a 110 V ou 220 V. Não necessita de ar comprimido nem de alimentação trifásica.

Equipamento

• Rotuladora automática plana, modelo AFLB175
• Velocidade de rotulagem 40–120 unid/min
• Precisão de rotulagem ±1 mm
• Dimensão da etiqueta: 6–250 mm de comprimento, 20–175 mm de largura
• Tamanho do produto 40–250 × 40–200 × 0,2–100 mm
• Acionamento por motor de passos sob controlo PLC
• Sentido de avanço da esquerda para a direita
• Cabeça de rotulagem ajustável verticalmente e em profundidade
• Rolo de aplicação que alisa a etiqueta
• Alimentação elétrica 110 V ou 220 V, 50–60 Hz, 400 W
• Máquina 1500 × 650 × 1400 mm, 260 kg
• Garantia de 12 meses

Como é aplicada a etiqueta

1. Coloque o rolo de etiquetas no alimentador, passe o suporte pela placa de destacamento até ao enrolador e ajuste o travão para manter a fita esticada.
2. Ajuste a altura e a posição frontal da cabeça para o seu produto e defina a posição da etiqueta no painel.
3. Coloque os produtos no transportador ao longo dos guias, um a seguir ao outro.
4. A célula fotoelétrica deteta o produto, o motor de tração dispensa a etiqueta e a placa de destacamento entrega-a ao produto.
5. O rolo de aplicação fixa a etiqueta e o produto sai da máquina rotulado.

Ajustes e manutenção

• Posição da etiqueta. O atraso entre a célula fotoelétrica e a cabeça determina onde a etiqueta é aplicada. Altere em pequenos passos e verifique num produto real.
• Tensão da fita. O travão e os rolos mantêm o suporte esticado. Uma fita solta faz com que a etiqueta fique torta.
• Altura da cabeça. Ajuste à altura do produto para que a etiqueta seja aplicada plana, sem ser arrastada sobre a superfície.
• Guias do produto. O produto deve avançar paralelo à fita de etiquetas. Se não estiverem paralelos, a etiqueta será sempre aplicada em ângulo.
• Limpeza. Remova restos de papel, limpe os rolos e a caixa elétrica com álcool ou detergente neutro e limpe a lente do sensor com um pincel macio. Nunca utilize detergentes ácidos ou materiais abrasivos.
• Verificações regulares. Substitua o fusível quando envelhecer e aplique óleo antioxidante nas partes em aço. A máquina deve funcionar à temperatura ambiente, sem humidade ou vapores.

Antes de encomendar

O preço está nesta página. A rotuladora é adquirida para o produto e para a etiqueta, por isso verifique estes pontos antes de encomendar:

• Tamanho do produto. 40–250 mm de comprimento, 40–200 mm de largura e 0,2–100 mm de altura, com superfície superior plana.
• Tamanho da etiqueta. 6–250 mm de comprimento e 20–175 mm de largura, em rolo com suporte.
• Produção. 40–120 peças por minuto, ou seja, 2400 a 7200 por hora. Reserve alguma margem para a troca de rolos.
• Espaço. 1500 × 650 × 1400 mm e 260 kg no chão, mais espaço para alimentação e recolha.
• Uma máquina mais pequena. Para bancada e linha mais lenta, a T160LB rotula 30 a 80 peças por minuto, tem 800 mm de altura e coloca-se numa bancada de trabalho.
• Entrega. A máquina é expedida encaixotada, 2,37 m³ e 280 kg brutos.
