Máquina de Envolver Paletes Automática SMARTWRAP X20 2000kg

Envolvedora de paletes totalmente automática SMARTWRAP X20

A SMARTWRAP X20 é uma envolvedora de paletes totalmente automática: o palete é colocado na mesa rotativa, o operador carrega num botão, na máquina ou no comando à distância, e a máquina segura o filme, envolve a carga, corta o filme com fio quente e fixa a ponta do filme no palete automaticamente. Não é necessário prender o filme no início nem cortá-lo no final.

Envolve paletes até 2000 kg numa mesa rotativa de 1800 mm (2000 mm sob pedido), até uma altura de 2350 mm (2800 ou 3200 mm sob pedido), a uma cadência de 30 a 40 paletes por hora.

O carro porta-filme motorizado estica o filme 300 % antes de o aplicar na carga, um metro de filme transforma-se em três, assim uma bobina cobre três vezes mais e o filme mantém a carga sob tensão uniforme. Uma fotocélula mede a altura de cada palete, evitando que o filme seja aplicado acima da carga.

Na base, a máquina estreita o filme formando uma corda que prende a carga ao palete, a carga não desliza no camião e, se um empilhador apanhar o filme inferior, não o rasga. Estão armazenados pelo menos dez programas de envolvimento e uma luz LED indica o estado da máquina: azul pronta, verde em funcionamento, vermelho alarme. Funciona em monofásico 220–240 V, 1,5 kW, e pesa 750 kg.

Onde se enquadra a SMARTWRAP X20

A envolvedora de paletes SMARTWRAP X20 é utilizada em ambientes de fabrico, logística e armazenagem onde são necessários elevado rendimento e segurança consistente da carga. É adequada para envolver paletes de caixas, sacos, bidões ou mercadorias mistas que necessitam de estabilização para transporte ou armazenamento. A máquina é frequentemente instalada no final de uma linha de embalagem ou produção, ou numa área de expedição.

Esta envolvedora é escolhida para operações que movimentam grandes volumes de paletes por turno, especialmente quando as cargas variam em tamanho, forma ou estabilidade.

Especificações técnicas

SMARTWRAP X20 em funcionamento diário

Os operadores devem monitorizar o fornecimento do rolo de filme, verificar se o filme está corretamente enfiado e garantir que a área em redor do prato giratório está livre antes de iniciar um ciclo.

Envolvedora de paletes SMARTWRAP X20 em vídeo

▶

O que a envolvedora de paletes faz pela sua expedição

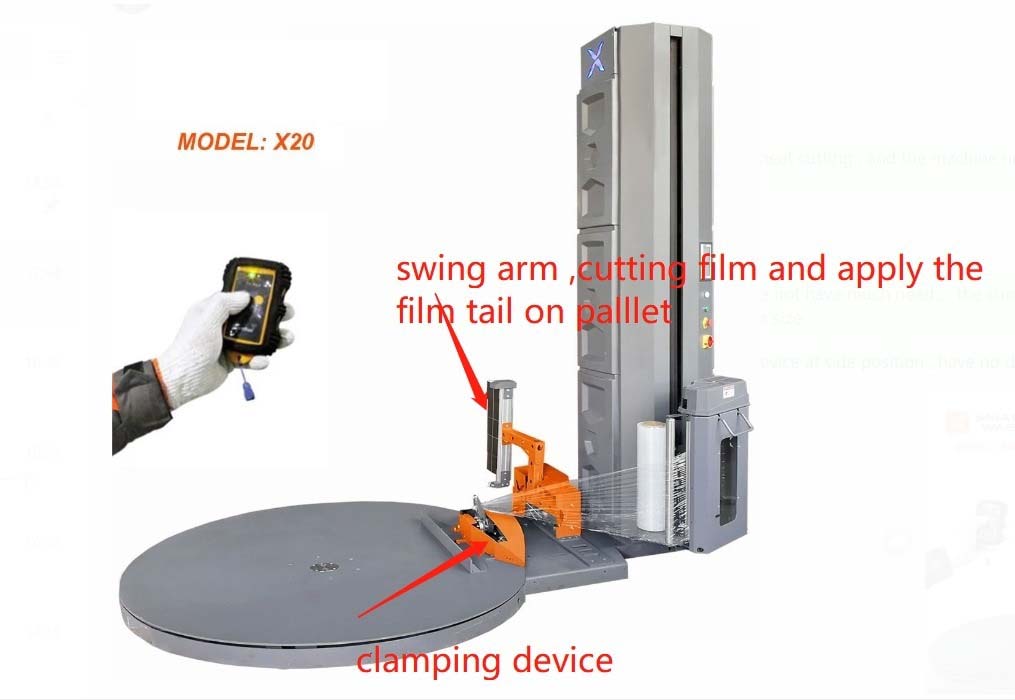

• Ninguém toca no filme. A máquina segura o filme, corta-o com fio quente e coloca a ponta sobre a carga, pelo que o operador apenas conduz a palete, carrega em iniciar e retira-a no final.
• Pré-estiramento de 300 %. Um metro de filme transforma-se em três, assim um rolo dura três vezes mais e a carga fica sob tensão uniforme.
• 30 a 40 paletes por hora. Medido numa palete de 1 × 1,2 × 1,8 m envolvida com duas camadas. Suficiente para uma zona de expedição a funcionar todo o dia.
• Dez programas, um botão. Cargas leves, pesadas e instáveis têm cada uma o seu programa; o operador só tem de escolher.
• Mede a carga automaticamente. Uma fotocélula deteta o topo da palete, evitando desperdício de filme acima da carga.
• Peças de fácil manutenção. Comando SIEMENS, sensores SICK, relés OMRON e motor GPG. Peças industriais standard, não uma caixa fechada.

Filme, comandos e segurança

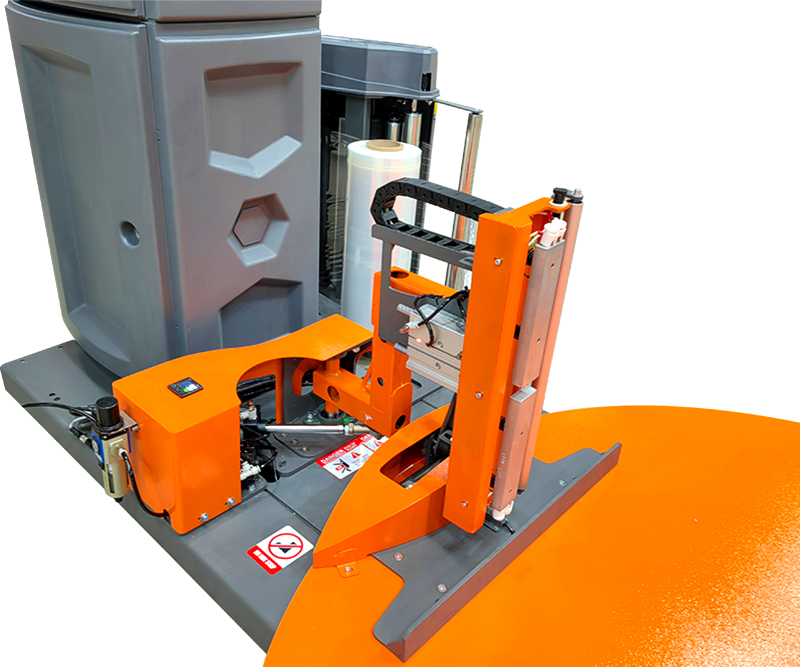

• Fixação automática do filme e corte por fio quente
• Sistema de fixação à palete: o filme é torcido na base e prende a carga à palete
• Arranque por controlo remoto
• Luz LED: azul pronto, verde a trabalhar, vermelho alarme
• Carga até 2000 kg
• Prato giratório 1800 mm (2000 mm sob pedido), 3–12 rpm
• Altura de envolvimento até 2350 mm (2800 ou 3200 mm sob pedido)
• Pré-estiramento motorizado 300 % (até 380 %), carro do filme 1,5–5,5 m/min
• 30–40 paletes por hora
• Filme estirável 500 mm de largura (750 mm sob pedido), 12–35 mícron, rolo até 250 mm e 15 kg, tubo 76 mm
• Pelo menos 10 programas de envolvimento, força de envolvimento ajustável, sistema de cordão
• Medição automática da altura da carga com fotocélula
• Sistema de fixação da palete incluído
• Ecrã tátil X-LINE de 7 polegadas, PLC SIEMENS e inversor, sensores SICK
• Arranque e paragem suaves, cinto de segurança no interior da coluna, CE
• 220–240 V, 50/60 Hz, monofásico, 1,5 kW; ar comprimido para a pinça e o cortador do filme

Escolha e utilização da SMARTWRAP X20

Erros comuns incluem utilizar rolos de filme fora da gama especificada, sobrecarregar a mesa rotativa ou operar a máquina sem uma área livre em redor. Para evitar paragens, mantenha a máquina limpa, substitua os rolos de filme gastos atempadamente e siga o plano de manutenção das peças móveis e dos dispositivos de segurança. Ao envolver cargas instáveis ou irregulares, selecione ou ajuste o programa para aplicar voltas extra no topo ou na base, conforme necessário.

Como utilizar a envolvedora de paletes SMARTWRAP X20

1. Coloque o rolo de filme estirável no carro e passe o filme pelos rolos de pré-estiramento.
2. Escolha o programa no ecrã tátil ou defina o número de voltas, a velocidade da mesa rotativa, a velocidade do carro e a força de envolvimento para esta carga.
3. Coloque a palete na mesa rotativa com um empilhador ou um porta-paletes.
4. Prima iniciar, na máquina ou no comando à distância. A máquina segura o filme, envolve a carga de baixo para cima e de volta, faz o cordão do filme na base, corta-o com fio quente e coloca a ponta sobre a carga.
5. Retire a palete e coloque a seguinte; está disponível uma rampa para porta-paletes.

Definições e manutenção

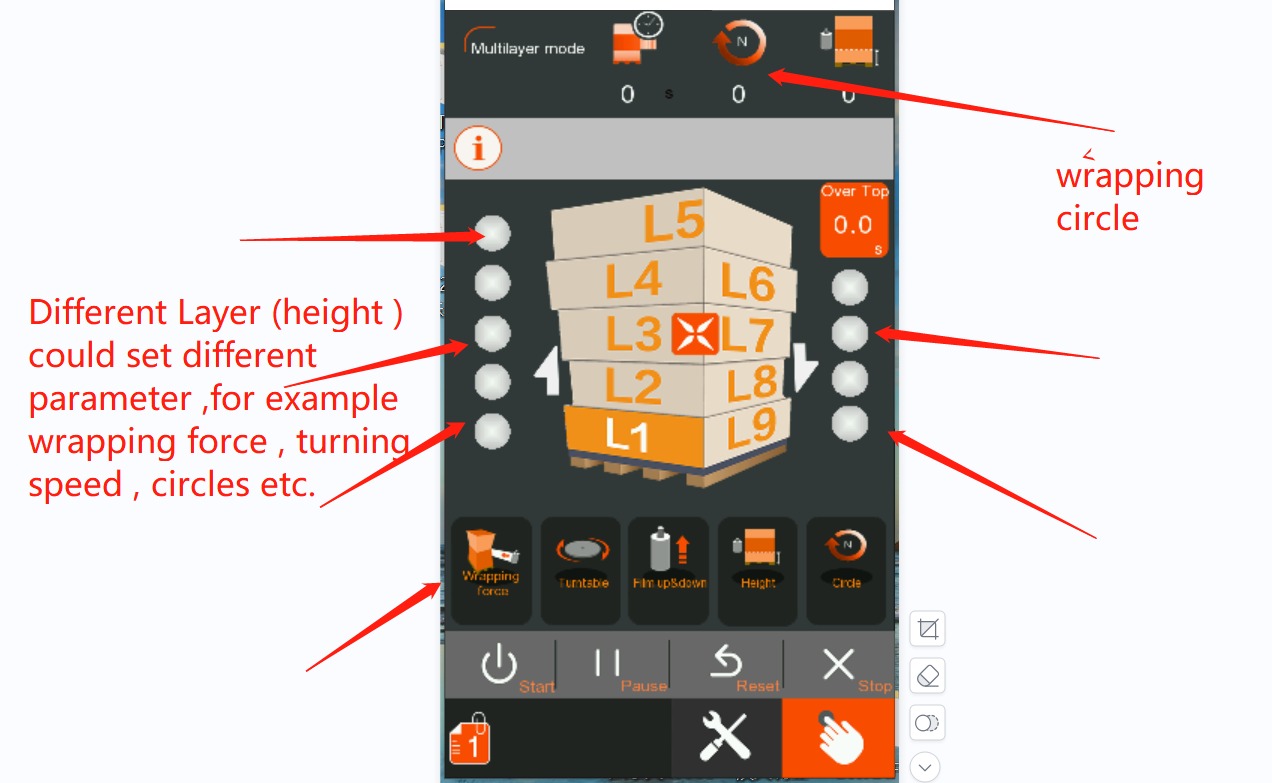

• Programas. Pelo menos dez programas estão armazenados na máquina: voltas na base, no meio e no topo, velocidade da mesa rotativa e do carro, força de envolvimento.
• Força de envolvimento. Ajustável: firme numa palete pesada e estável, mais suave numa carga leve ou instável para evitar que o filme a desfaça.
• Filme. Filme estirável de 500 mm de largura (750 mm sob pedido) e 12–35 mícrones de espessura, rolos até 250 mm de diâmetro e 15 kg, com tubo de 76 mm (50 mm sob pedido).
• Fixação da palete. Na base, o filme é estreitado em cordão que une a palete e a mercadoria; faz parte de todas as máquinas e não necessita de configuração.
• Manutenção. Desligue a máquina antes de qualquer intervenção. Mantenha a mesa rotativa, os rolos e o cortador de fio quente livres de filme e verifique o cinto de segurança no interior da coluna.

Antes de encomendar uma envolvedora de paletes

O preço encontra-se nesta página. Alguns detalhes determinam se a máquina é adequada para a sua expedição: verifique-os antes de pedir um orçamento ou envie-nos essa informação para analisarmos consigo.

• Tamanho e peso da palete. Mesa giratória de 1800 mm de série (2000 mm sob pedido) e cargas até 2000 kg.
• Altura da carga. Até 2350 mm de série; 2800 ou 3200 mm sob pedido.
• Filme. Filme estirável de 500 mm de largura e 12–35 mícrones de espessura em tubo de 76 mm; a máquina estira o filme até 300 % automaticamente.
• Energia e ar comprimido. 220–240 V, 50/60 Hz, monofásico, 1,5 kW. Tomada comum. O grampo do filme e o braço de corte funcionam com ar comprimido, pelo que a máquina necessita de alimentação de ar.
• Espaço e opções. Com a mesa giratória de 1800 mm, a máquina mede 2795 × 1800 × 2730 mm e pesa 750 kg; é expedida numa caixa de 2,9 × 1,95 × 0,95 m, 6 m³. Disponível rampa para porta-paletes e balança.
