Máquina de arquear automática HIPO ULTRA-B, 220V, para fita PP largura 5-6mm, espessura 0,5-0,8mm, arco – largura 850mm, altura 800mm, com tapete transportador

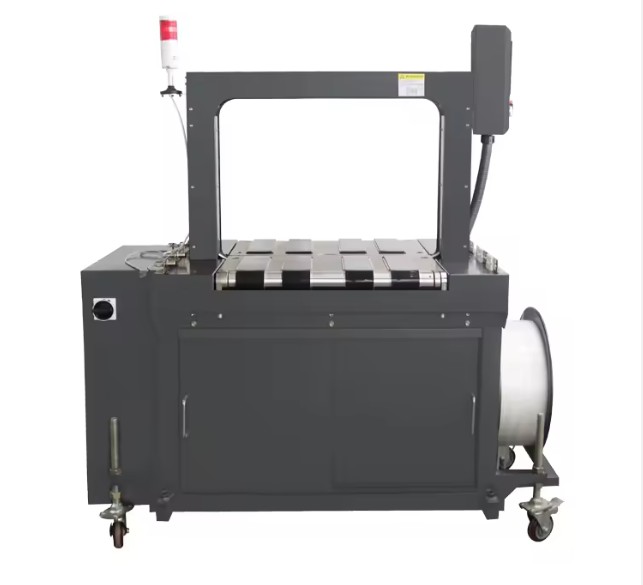

Máquina automática de cintagem HIPO ULTRA-B com transportador e arco de 850 × 800 mm

A HIPO ULTRA-B é uma máquina automática de cintagem com transportador próprio: a correia transporta a embalagem para o interior do arco, um sensor inicia o ciclo, a máquina aplica uma fita PP à volta da embalagem, sela-a por baixo e encaminha-a – até 50 cintagens por minuto, sem necessidade de manuseamento da embalagem. O arco desta máquina tem 850 mm de largura e 800 mm de altura interiores, fabricado por encomenda; o arco standard do fabricante é de 650 × 500 mm.

Utiliza fita de polipropileno com 5 ou 6 mm de largura e 0,5–0,8 mm de espessura – a largura é definida na encomenda – e fecha-a com soldadura por fusão a quente sob a embalagem. A tensão é regulável até 30 kg, a mesa de trabalho tem 850 mm de altura e as embalagens podem pesar até 80 kg.

Um PLC com ecrã tátil controla a máquina: o ecrã conta os ciclos, apresenta os alarmes e permite configurar os tempos de alimentação, retração da fita e arrefecimento. Existem dois modos – automático, em que o sensor inicia uma cintagem para cada embalagem, e transporte, em que a correia apenas movimenta sem cintar.

É concebida para linhas de embalagem em armazéns, logística e produção que processam caixas de cartão, embalagens, jornais ou revistas sem operador junto à máquina. Requer uma alimentação elétrica monofásica de 220 V e consome 1,0 kW.

Especificações técnicas

O que o transportador altera na sua linha de embalagem

• Ninguém permanece junto à máquina. O transportador recebe a embalagem, o sensor inicia o ciclo e a embalagem cintada sai na correia.
• 50 cintagens por minuto. Rápido o suficiente para manter a linha em movimento, e a fita e a selagem são iguais em todas as embalagens.
• Cabem embalagens grandes. O arco de 850 × 800 mm permite cintar caixas muito maiores do que o arco padrão do fabricante de 650 × 500 mm.
• Transporte sem cintagem. No modo de transporte, a correia apenas move as embalagens, permitindo que a máquina permaneça na linha quando um lote não necessita de fita.
• Configuração única no ecrã. Tensão até 30 kg, temperatura do aquecedor, alimentação da fita e tempo de arrefecimento são definidos no ecrã tátil e repetem-se em cada embalagem.
• Energia comum. 220 V monofásico, 1,0 kW e 6 A – não necessita de ligação trifásica.
• Silenciosa para um armazém de embalagem. O nível de ruído mantém-se em ou abaixo de 75 dB(A).

Comandos, selagem e segurança

• Controlo por PLC com ecrã tátil: contador de ciclos, lista de alarmes e ecrãs de parâmetros
• Dois modos: cintagem automática iniciada pelo sensor, ou apenas transporte
• Tapete transportador com a cabeça de cintagem por cima
• Alimentação automática da fita e deteção automática do fim da fita
• Controlo eletrónico da temperatura do aquecedor; selagem por fusão a quente sob a embalagem
• Botão de arranque, indicador de alimentação e paragem de emergência no painel
• Sinalização de aviso nos pontos perigosos e proteções sobre as partes sob tensão elétrica
• Mesa de trabalho ampla e bobine de fita de grande capacidade na lateral da máquina
• Arco construído à medida: 850 × 800 mm nesta máquina, 650 × 500 mm como padrão do fabricante
• Nível de ruído não superior a 75 dB(A)

Como utilizar a máquina de cintar HIPO ULTRA-B

1. Ligue a máquina; o indicador de alimentação acende-se.
2. Coloque a bobine de fita PP seguindo a seta na flange exterior e introduza a fita na entrada até aos rolos de pré-alimentação.
3. Prima o botão manual (avanço por impulsos): a máquina enche a caixa de acumulação e alimenta a fita através do arco automaticamente.
4. Aguarde até que a placa de aquecimento atinja a temperatura de trabalho.
5. Escolha o modo: automático, em que o sensor inicia uma cintagem para cada embalagem, ou transporte, em que o tapete apenas transporta.
6. Deixe o transportador levar a embalagem para o centro do arco e mantenha as mãos afastadas da zona de cintagem.

Configurações, manutenção e avarias comuns

• Tensão. Definida no ecrã tátil; um valor mais alto significa mais tensão, até 30 kg. Altere em pequenos passos e verifique a embalagem.
• Temperatura do aquecedor e tempo de arrefecimento. Ambos são definidos no ecrã tátil. Ajuste a temperatura do aquecedor quando a temperatura ambiente variar muito, e o tempo de arrefecimento consoante a fita e a tensão utilizada.
• Fita no acumulador. Mantenha cerca de 1,5 vezes o comprimento do percurso da fita na caixa de acumulação: fita a mais provoca encravamentos, fita a menos causa alimentações curtas. O arco grande necessita de mais fita do que o padrão.
• Selagens fracas. A temperatura do aquecedor está geralmente demasiado alta ou baixa, ou a placa de aquecimento está desgastada após uso prolongado e necessita de substituição.
• Fitas soltas. A tensão está regulada demasiado baixa ou o rolo de tensão está desgastado.
• A fita não avança. Verifique se a bobina está instalada no sentido correto, se a extremidade da fita está entre os rolos de pré-alimentação e se o acumulador tem fita suficiente; limpe regularmente o pó da fita do percurso da fita.
• Manutenção. Lubrifique semanalmente as superfícies de rolamento das cames e os rolos com óleo N68 e verifique regularmente os sensores de proximidade. Desligue e deixe o aquecedor arrefecer durante cerca de 5 minutos antes de qualquer intervenção na máquina.

Antes de encomendar uma máquina de cintar automática com tapete transportador

O preço é apresentado nesta página. Alguns detalhes determinam se a máquina se adequa à sua linha: verifique-os antes de pedir um orçamento, ou envie-nos a informação e analisaremos consigo.

• Dimensões e peso da embalagem. A embalagem tem de passar pelo arco de 850 × 800 mm; a embalagem mais pequena tem 80 mm de largura e 60 mm de altura, e as embalagens podem pesar até 80 kg.
• Largura da fita. Indique se utiliza fita de 5 mm ou 6 mm: o percurso da fita é ajustado para essa largura. A fita é PP, com 0,5–0,8 mm de espessura, em bobinas com núcleo de 200–210 mm, diâmetro exterior de 400–450 mm e largura de 175–190 mm.
• Alimentação elétrica. Uma ligação monofásica de 220 V, 50 Hz; a máquina consome 1,0 kW e 6 A.
• Espaço e piso. Com este arco, a máquina é maior do que o modelo standard (1414 × 728 × 1738 mm), pelo que confirmamos as dimensões exatas com o seu orçamento; o peso de envio é de cerca de 390 kg. Reserve pelo menos 2000 × 1500 mm de espaço de trabalho e um piso com capacidade para 350 kg/m².
• Altura da linha. A mesa de trabalho tem 850 mm de altura, por isso planeie os transportadores antes e depois da máquina à mesma altura.
• Alimentos, medicamentos e produtos corrosivos. Para alimentos e medicamentos, o fabricante recomenda uma versão em aço inoxidável; com produtos corrosivos como marisco, mantenha os líquidos afastados da cabeça de cintagem.
