Impressora de validade e lote ST-210S-H2 – Duas cabeças

Impressora de jato de tinta ST-210S-H2 para embalagens

A ST-210S-H2 é uma impressora de jato de tinta para embalagens com duas cabeças de impressão. Unidas, imprimem um bloco até 25,4 mm de altura; separadas, marcam dois locais na embalagem ou duas linhas lado a lado.

Cada cabeça imprime até 600 × 600 DPI, e a impressora acompanha uma linha a 406 m/min a 90 DPI. Entre as cabeças e o produto há 1 a 5 mm e nada mais.

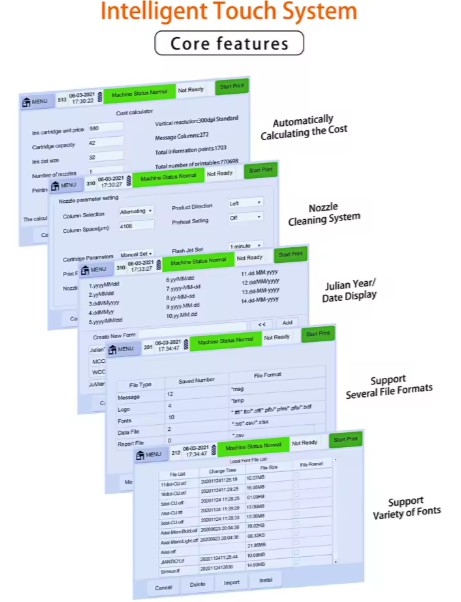

O ecrã tátil a cores de 7 polegadas executa Linux embutido em mais de 40 idiomas. Permite mais de vinte contadores independentes e imprime texto, datas, marcas de turno, números de série, códigos de barras, códigos QR e campos de base de dados.

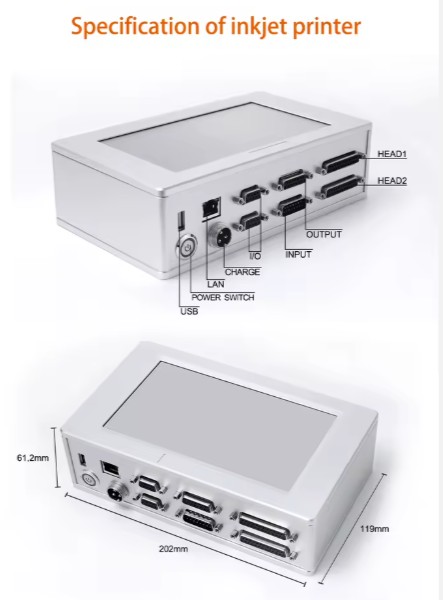

A estrutura é em alumínio de grau aeronáutico, o controlador mede 202 × 119 × 61,2 mm e cada cabeça de impressão 112 × 79 × 103 mm. A alimentação é feita por adaptador de 100–240 V e a impressora possui certificações RoHS, CE e FCC.

ST-210S-H2 em produção e logística

A ST-210S-H2 é utilizada nas indústrias de fabrico, logística, alimentar e bebidas, farmacêutica, bens de consumo, automóvel e dispositivos médicos. A impressora integra-se em linhas automatizadas onde os produtos circulam em transportadores e necessitam de dados variáveis como códigos de lote, datas de validade, códigos de barras ou marcas de rastreabilidade.

As tarefas típicas incluem serialização, codificação de lotes, rastreabilidade por QR e marcação regulamentar. A impressora é escolhida para linhas que exigem alta velocidade e trocas frequentes de produto.

Especificações técnicas

O que a segunda cabeça oferece

• Um bloco com o dobro da altura. Duas cabeças alinhadas imprimem 25,4 mm, o que permite um bloco de morada, um código de lote grande ou um código legível por condutor de empilhador.
• Ou dois locais em simultâneo. As cabeças funcionam de forma independente, permitindo marcar o topo e a lateral da caixa numa só passagem.
• 600 DPI em ambas. Pequenos códigos DataMatrix, texto fino e logótipos mantêm-se legíveis mesmo em cartão revestido.
• Acompanha a linha. 406 m/min a 90 DPI e 60 m/min a 600 DPI.
• Uma porta de rede. USB, RS232 e porta de rede TCP/IP, permitindo receber textos diretamente do sistema que já contém os dados da encomenda.
• Um só controlador. Ambas as cabeças ligam ao mesmo controlador e ao mesmo ecrã, facilitando a configuração e a manutenção.

Equipamento

• Impressora industrial de jato de tinta térmico, bico TIJ 2.5, modelo T210E
• Duas cabeças de impressão, unidas ou independentes
• Altura de impressão até 25,4 mm unidas, 12,7 mm por cabeça
• Resolução de impressão até 600 × 600 DPI
• Velocidade de impressão até 406 m/min a 90 DPI
• Distância de impressão 1–5 mm
• Mais de 20 contadores independentes
• Cartucho de 42 ml com chip RFID que regista o nível de tinta
• Ecrã tátil industrial a cores de 7 polegadas, Linux embutido, mais de 40 idiomas
• Porta de rede, USB e RS232, célula fotoelétrica e codificador
• Adaptador de corrente 100–240 V AC, saída 30 V / 4 A DC
• Estrutura em alumínio de grau aeronáutico, intervalo de funcionamento 0–45 °C
• RoHS, CE e FCC, garantia de 12 meses

Como funciona a impressora na linha

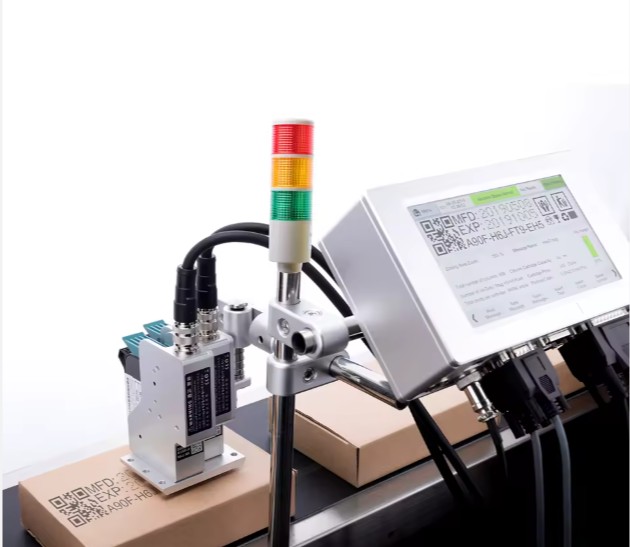

1. Monte o controlador ao lado do transportador e ambas as cabeças por cima, a 1 a 5 mm dos produtos, e ligue a máquina à terra.
2. Decida se as cabeças imprimem um bloco alto ou duas marcas separadas e defina isso no ecrã.
3. Coloque a célula fotoelétrica onde a embalagem é detetada e, numa linha com velocidade variável, adicione o codificador.
4. Escreva o texto no ecrã ou envie-o pela rede e defina a altura e a resolução da impressão.
5. Inicie a linha: cada embalagem que passa pela célula fotoelétrica é marcada à passagem.

Configuração e manutenção

• Um bloco ou duas marcas. Cabeças juntas imprimem 25,4 mm; cabeças independentes imprimem em dois locais. Esta é a primeira definição, pois determina onde as cabeças são montadas.
• Resolução e velocidade. 406 m/min a 90 DPI até 60 m/min a 600 DPI. Defina a resolução mínima a que o código ainda é lido.
• Distância. 1 a 5 mm da superfície e a chapa-guia 0,5 a 2,5 mm dos produtos para que nada toque no bico.
• Montagem. O suporte não pode ficar onde vibre e ambas as cabeças devem estar à mesma distância, senão uma impressão fica mais clara do que a outra.
• Cartuchos. Duas cabeças significam dois cartuchos. Insira e retire-os em ângulo e nunca retire um enquanto a impressora está a imprimir.
• Energia e pó. Não partilhe a tomada com outras máquinas, recomenda-se UPS, e mantenha a impressora longe do pó.

Antes de encomendar

O preço está nesta página. Uma impressora para embalagens é adquirida pelo código e pela linha, por isso verifique estes pontos antes de encomendar:

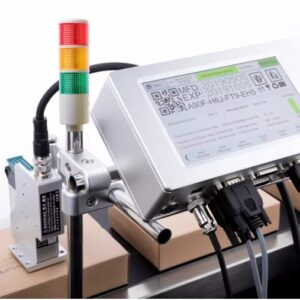

• Altura do código. Até 25,4 mm com ambas as cabeças. Se 12,7 mm for suficiente, a ST-210S-H1 tem uma cabeça e custa menos.
• Um local ou dois. As cabeças podem marcar o topo e a lateral da mesma embalagem, o que determina como são montadas.
• Velocidade da linha. 406 m/min a 90 DPI. A 600 DPI a linha atinge até 60 m/min.
• Superfície. Cartão, plástico, metal, vidro, cabo, pedra, componentes eletrónicos e peças automóveis. A tinta é escolhida para a superfície.
• Dados. Indique se os textos vêm do ecrã ou do seu sistema: a impressora tem porta de rede, USB e RS232.
• Tinta. As duas cabeças utilizam dois cartuchos, por isso deve contar a tinta de ambos ao planear o custo de funcionamento.
