Envolvedora com braço rotativo SMARTWRAP-RA1000 altura de envolvimento 200cm

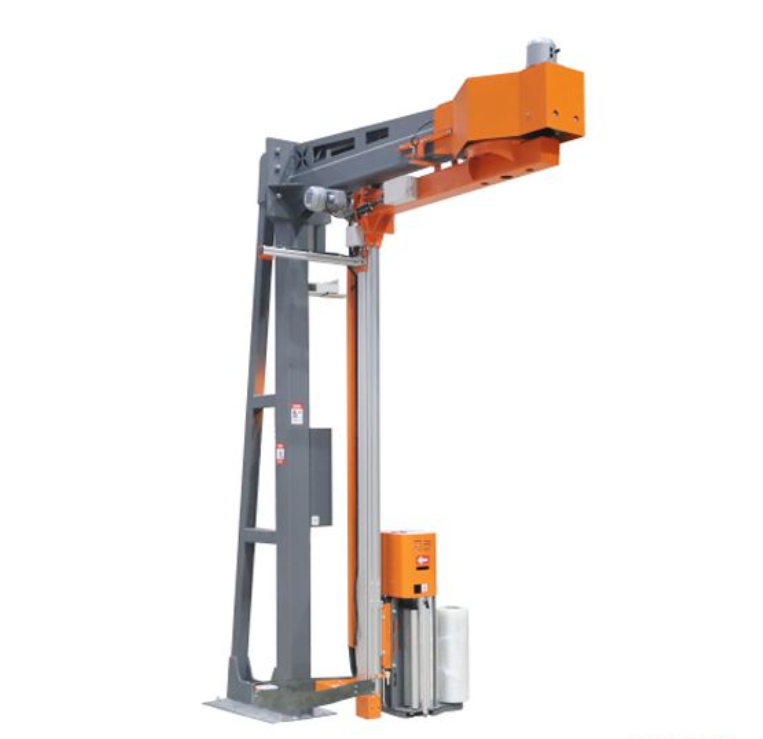

Envolvedora de paletes com braço rotativo SMARTWRAP RA1000

A RA1000 é uma envolvedora de paletes com braço rotativo: a palete permanece imóvel no chão e um braço faz girar o carro porta-filme à sua volta. Ideal para cargas altas, pesadas ou instáveis que não devem ser rodadas.

Envolve paletes até 1,2 × 1,2 m e até 2000 mm de altura, com pré-estiramento do filme até 250 %; o braço roda a 3–12 rpm, ajustável.

Um foto-sensor deteta o topo da carga; o carro envolve a base, sobe, envolve o topo e desce novamente. O início e corte do filme são feitos manualmente.

É controlada por placa PCB com ecrã tátil X-Line e funciona a 220 V, 50/60 Hz. As dimensões da máquina são 2,68 × 1,1 × 3,1 m e o peso é de 600 kg.

Especificações técnicas

O que faz a envolvedora de braço rotativo

• A carga permanece imóvel. O braço gira, não a palete, por isso cargas altas e instáveis não são agitadas.
• Sem mesa rotativa, sem rampa. Um porta-paletes ou empilhador coloca a palete diretamente no chão sob o braço.
• Menos filme. Pré-estiramento de 250 % permite que o filme renda mais em cada palete.
• Deteta a altura automaticamente. Um sensor fotoelétrico deteta o topo da carga.
• Segurança na operação. Paragem de emergência e para-choques anti-colisão sob o carro porta-bobine.
• 25–30 paletes por hora. Dependendo da carga e do programa de envolvimento.

Braço, carro porta-bobine e comandos

• Envolvedora de braço rotativo, palete apoiada no chão
• Palete até 1,2 × 1,2 m, altura de envolvimento até 2000 mm
• Pré-estiramento 250 %, filme 500 mm de largura, bobine até 250 mm
• Velocidade do braço 3–12 rpm, ajustável
• Até 25–30 paletes por hora
• Sensor fotoelétrico para a altura da carga, força de envolvimento ajustável
• Controlo por PCB, ecrã tátil X-Line
• Acionamento do braço por rolamento de rotação, acionamento do carro por correia
• Sensores SICK, Autonics e OMRON, aparelhagem Schneider
• 220 V, 50/60 Hz; máquina 2,68 × 1,1 × 3,1 m, 600 kg

Como utilizar a RA1000

1. Coloque a bobina de filme no carro e passe o filme conforme indicado no desenho do carro, lado aderente virado para a carga.
2. Coloque a palete no chão sob o braço com um porta-paletes ou empilhador e abandone a área.
3. Prenda a extremidade do filme à palete.
4. Selecione o programa no ecrã tátil e inicie: o braço roda e o carro envolve para cima e para baixo.
5. Quando o braço parar na posição inicial, corte o filme manualmente e retire a palete.

Configurações e manutenção

• Força de envolvimento. Ajustável no ecrã tátil: mais forte para cargas pesadas, mais leve para caixas ligeiras.
• Voltas em baixo e em cima. Defina no ecrã tátil, para que a base e o topo da palete fiquem presos à carga.
• Segurança. Verifique diariamente o botão de paragem de emergência e o para-choques anti-colisão; ninguém deve permanecer sob o braço.
• Limpeza. Pano seco ou detergente neutro, nunca solventes ou gasolina.
• Rolos do carro. Se o filme escorregar, limpe os rolos com álcool.
• Lubrificação e verificações. Lubrifique as correntes e rolamentos; verifique a correia na coluna e o rolamento de rotação do braço, conforme o plano do manual.

Escolha e instalação da envolvedora de braço rotativo SMARTWRAP RA1000

Verifique se a área acima da máquina está livre de obstáculos suspensos e se o piso é nivelado e suporta o peso da máquina.

Para evitar paragens, mantenha todos os sensores livres de pó e resíduos. Para integração numa linha de embalagem, planeie o fluxo de trabalho para que as paletes possam ser colocadas e retiradas sem cruzar a trajetória do braço.

Antes de encomendar

O preço está indicado nesta página. Alguns detalhes determinam se a máquina é adequada para as suas paletes: verifique-os antes de encomendar ou envie-nos esses dados para analisarmos consigo.

• As suas paletes. Até 1,2 × 1,2 m e 2000 mm de altura.
• Filme. Filme estirável com 500 mm de largura, em rolos até 250 mm de diâmetro.
• Espaço. 2,68 × 1,1 m de área e 3,1 m de altura, mais o percurso do braço em torno da palete.
• Alimentação. 220 V, 50/60 Hz.
• Peso. A máquina pesa 600 kg.
