Cintadora de paletes automática ARCUS para fita PET/PP 11-12 mm – 0,55-1,0 mm/FI-200 mm – Força de tensionamento: 0-90 kg – Dimensão do arco: L1500×A2200 mm

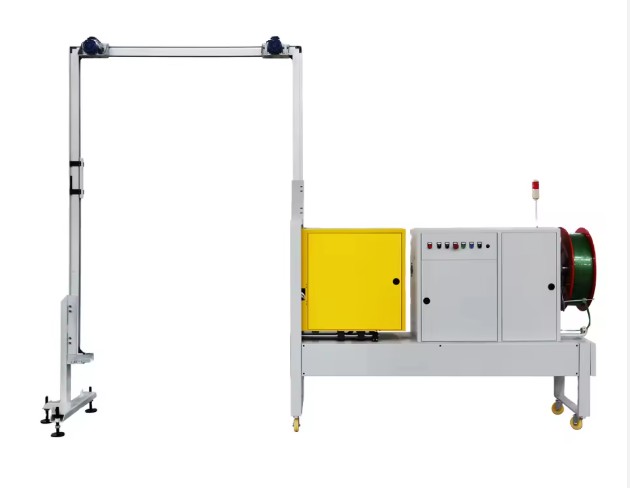

Cintadora de paletes automática ARCUS

A ARCUS é uma cintadora de paletes automática: a palete fica posicionada no interior do arco, a máquina alimenta a fita de cintar em torno da carga na vertical, tensiona, solda e corta, cerca de 15 segundos por fita.

O arco tem 1500 × 2200 mm (largura × altura), permitindo a passagem de uma palete completa com carga. O arco é fabricado em liga de alumínio e é fornecido em três partes para montagem local por aparafusamento.

A máquina utiliza fita de cintar PP ou PET de 11–12 mm de largura e 0,55–1,0 mm de espessura; o guia da fita é ajustado à espessura da fita utilizada. A força de tensionamento é regulável de 0 a 90 kg e cada palete recebe uma ou duas fitas paralelas numa só passagem.

O ciclo é controlado por PLC. Um sensor fotoelétrico inicia a cintagem quando a palete está posicionada, ou o operador pode iniciar no painel. A máquina funciona a 380 V, trifásica, 1550 W, e requer ligação a ar comprimido para os cilindros pneumáticos.

Cintadora de paletes automática ARCUS: aplicações e integração

A cintadora de paletes ARCUS é utilizada em centros logísticos, unidades industriais, operações de empacotamento por contrato e armazéns de distribuição onde é necessária contenção uniforme e tempos de ciclo previsíveis. É adequada para a cintagem de cargas paletizadas de bens de consumo, componentes industriais, produtos químicos, cerâmica, eletrodomésticos e materiais impressos. Pode funcionar como unidade autónoma para processamento em lotes ou ser integrada numa linha transportadora com equipamentos de paletização a montante e de envolvimento a jusante.

Especificações técnicas

Cintadora de paletes ARCUS em vídeo

▶

O que a cintadora de paletes faz pela sua expedição

• Cerca de 15 segundos por cinta. A fita é alimentada, tensionada, soldada e cortada sem operador, basta colocar a palete no arco.
• Duas fitas numa só operação. Seleciona-se uma ou duas fitas no painel e a cabeça de cintagem move-se entre elas, permitindo cintar uma palete com fitas paralelas sem manuseamento manual.
• Três modos de funcionamento. Manual, automático com sensor fotoelétrico e contínuo, desde uma única palete até fluxo contínuo em linha.
• Força de tensionamento 0–90 kg. Ajuste conforme a carga: a fita mantém a mercadoria na palete sem esmagar a camada superior.
• Arco para paletes completas. 1500 × 2200 mm livres, para uma palete com carga alta.
• Arco em alumínio, componentes elétricos de marca. PLC com componentes OMRON, MCN e TE; o arco é em liga de alumínio.

Arco, cabeça de cintagem e comandos

• Cintagem vertical de paletes através de um arco de 1500 × 2200 mm
• Fita de cintar PP ou PET 11–12 mm, 0,55–1,0 mm; guia da fita ajustado à espessura da fita
• Força de tensionamento 0–90 kg
• Cerca de 15 segundos por cinta; uma ou duas fitas paralelas por palete
• Modo manual, automático (sensor fotoelétrico) e contínuo
• Acumulador de fita com enchimento automático; alimentação e retorno da fita no painel
• Soldadura sob a carga, aderência em pelo menos 90 % da superfície da fita
• PLC, componentes elétricos OMRON, MCN e TE, paragem de emergência
• Arco em liga de alumínio em três partes, aparafusadas no local
• 380 V, 50 Hz, trifásico, 1550 W, 4 A; ar comprimido; ruído 75 dB

Como utilizar a cintadora de paletes ARCUS

1. Coloque a bobina de fita no suporte, introduza a fita no mecanismo de alimentação e deixe a máquina encher o acumulador de fita.
2. Ligue a alimentação principal e rode o interruptor de alimentação para ENVIAR até a fita preencher o percurso à volta do arco.
3. Aguarde cerca de 30 segundos até o aquecedor atingir a temperatura.
4. Defina o número de fitas e a força de tensionamento para a carga.
5. Coloque a palete no arco: em modo automático o sensor fotoelétrico inicia a cintagem, em modo manual prima o botão da fita uma vez por cada cinta.

Configuração e manutenção

• Força de tensionamento. De 0 a 90 kg. Menor para cargas que cedem, maior para cargas pesadas e firmes.
• Número de fitas. Uma ou duas, definido no painel; a cabeça de cintagem move-se para a esquerda e direita para colocar fitas paralelas.
• Espessura da fita. A folga no guia da fita é ajustada à fita utilizada, permitindo uma alimentação e retorno suaves.
• Paragem de emergência. A paragem de emergência interrompe a máquina de imediato; é libertada rodando-a no sentido da seta.
• Manutenção. Desligue a alimentação principal antes de qualquer intervenção. Limpe regularmente aparas de fita e pó da cabeça de cintagem e lubrifique os pontos indicados no manual; evite óleo nos rolos de alimentação.

Antes de encomendar uma cintadora de paletes

O preço é apresentado nesta página. Alguns detalhes determinam se a máquina é adequada ao seu processo de expedição: verifique-os antes de encomendar ou envie-nos a informação e analisamos consigo.

• Dimensão da palete e da carga. A palete carregada tem de passar pelo arco de 1500 × 2200 mm.
• Fita de cintar. Fita PP ou PET com 11–12 mm de largura, 0,55–1,0 mm de espessura; indique-nos a fita que utiliza.
• Utilidades. 380 V, 50 Hz, trifásico com ligação à terra, 1550 W e ar comprimido.
• Espaço. A cintadora ocupa 3890 × 640 mm e pesa 350 kg.
• Entrega. O armário e as três partes do arco são fornecidos em caixas de madeira, num total de cerca de 3 m³ e 400 kg; o arco é montado no local.

Cintadora automática ARCUS: tarefas do operador e critérios de seleção

Antes de escolher a cintadora ARCUS, confirme as dimensões típicas das paletes, a massa da carga, o material e a espessura da fita de cintar, bem como o número de fitas necessárias por palete. Verifique se a alimentação elétrica e o ar comprimido disponíveis cumprem os requisitos da máquina e se a área de instalação é seca, ventilada e isenta de agentes corrosivos. Evite erros comuns, como utilizar uma espessura de fita incorreta, definir força de tensionamento excessiva para cargas frágeis ou negligenciar a limpeza e ajuste regulares do guia da fita.
